Датчики температуры и влажности: от выбора до калибровки

Точность, надежность и роль MERCURIX в обеспечении бесперебойных поставок измерительного оборудования

Датчики температуры и влажности (Т/В ) — это критически важные компоненты в системах HVAC, чистых помещениях, фармацевтическом производстве, хранении и транспортировке чувствительных материалов. В промышленном контексте эти устройства являются не просто измерительными приборами, а элементами архитектуры, обеспечивающими качество продукции, энергоэффективность и соблюдение строгих регуляторных требований, таких как GMP (Good Manufacturing Practice) и HACCP.

Выбор и внедрение продвинутых моделей датчиков сопряжено с рядом технических и логистических вызовов. Ключевые аспекты включают обеспечение долгосрочной стабильности, точности в агрессивных средах и, что не менее важно, организацию юридически прозрачной и быстрой поставки высокоточного оборудования. Эту зону профессионально закрывает трансграничный импорт-провайдер MERCURIX, который обеспечивает юридическую чистоту документов, фабричную инспекцию и управление логистикой на каждом этапе.

Контекст и вызовы рынка промышленных датчиков

Промышленные датчики температуры и влажности должны соответствовать требованиям, значительно превышающим бытовые стандарты. Наследие промышленной автоматизации требует от них не только высокой точности, но и совместимости с существующими протоколами (Modbus, HART, Profibus ), устойчивости к агрессивным средам и минимального дрейфа показаний на протяжении всего срока службы.

Ключевые вызовы рынка

• Долгосрочный дрейф и стабильность — необходимость поддержания заявленной точности в течение 5–10 лет, особенно для датчиков влажности, чувствительных к загрязнениям, конденсации и химическим парам.
• Устойчивость к агрессивным средам — работа в условиях высокой концентрации химических веществ, пыли, вибрации и экстремальных температур (например, от -40°C до +120°C).
• Регуляторное соответствие — обязательное наличие сертификатов (например, NIST, ISO/IEC 17025, GAMP) и прослеживаемость калибровки для аудита.
• Интеграция в промышленные сети — поддержка цифровых интерфейсов (RS-485, Ethernet) и протоколов (OPC UA, Modbus TCP) для бесшовного включения в SCADA/MES.
• Юридико-логистические требования — корректное оформление трансграничной поставки высокоточного оборудования, включая классификацию ТН ВЭД и таможенное оформление.

Промышленные датчики должны соответствовать требованиям, значительно превышающим бытовые стандарты

Критерии выбора продвинутых датчиков Т/В

Выбор модели должен основываться на тщательном анализе бизнес- и технических требований, а также на оценке совокупной стоимости владения (TCO), включая затраты на калибровку и логистику.

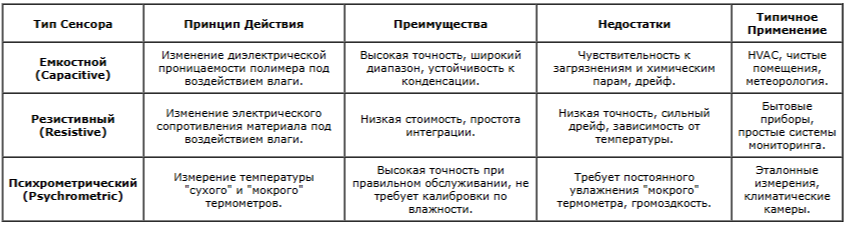

Сравнение типов сенсоров влажности

Выбор типа сенсора напрямую влияет на точность, скорость отклика и устойчивость к загрязнениям.

Технические требования

• Точность и диапазон: Для критических процессов (например, в фармацевтике) требуется точность до ±0.1 °C и ±1.0 % RH. Важно учитывать, что точность часто снижается на краях рабочего диапазона.
• Выходной сигнал: Переход на цифровые интерфейсы (Modbus RTU/TCP, Ethernet) минимизирует ошибки, связанные с аналоговым преобразованием и шумами. Цифровые датчики часто имеют встроенную самодиагностику и функции компенсации дрейфа.
• Защита и корпус: Помимо класса IP, необходимо обращать внимание на материал фильтра (например, PTFE для защиты от пыли и химикатов) и возможность замены сенсорной головки без демонтажа всего прибора.
• Калибровка: Наличие функции "горячей замены" (Hot-Swap) сенсорного модуля позволяет проводить калибровку в лабораторных условиях, минимизируя время простоя на объекте.

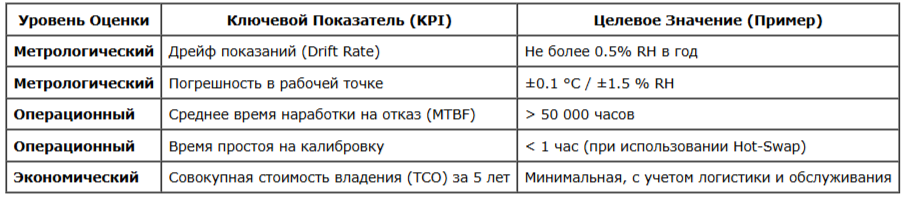

KPI для оценки успешности внедрения

Успешность внедрения измерительного оборудования определяется не только его техническими характеристиками, но и операционной эффективностью.

Ключевой аспект: Детальная методология калибровки датчиков температуры и влажности

Калибровка — это не просто проверка, а фундаментальный метрологический процесс установления соотношения между показаниями измерительного прибора и «истинным» значением, полученным с помощью образцового средства измерения (эталона). Для промышленных датчиков температуры и влажности (Т/В) калибровка является обязательной процедурой, обеспечивающей точность, прослеживаемость и соответствие международным стандартам (например, ISO/IEC 17025).

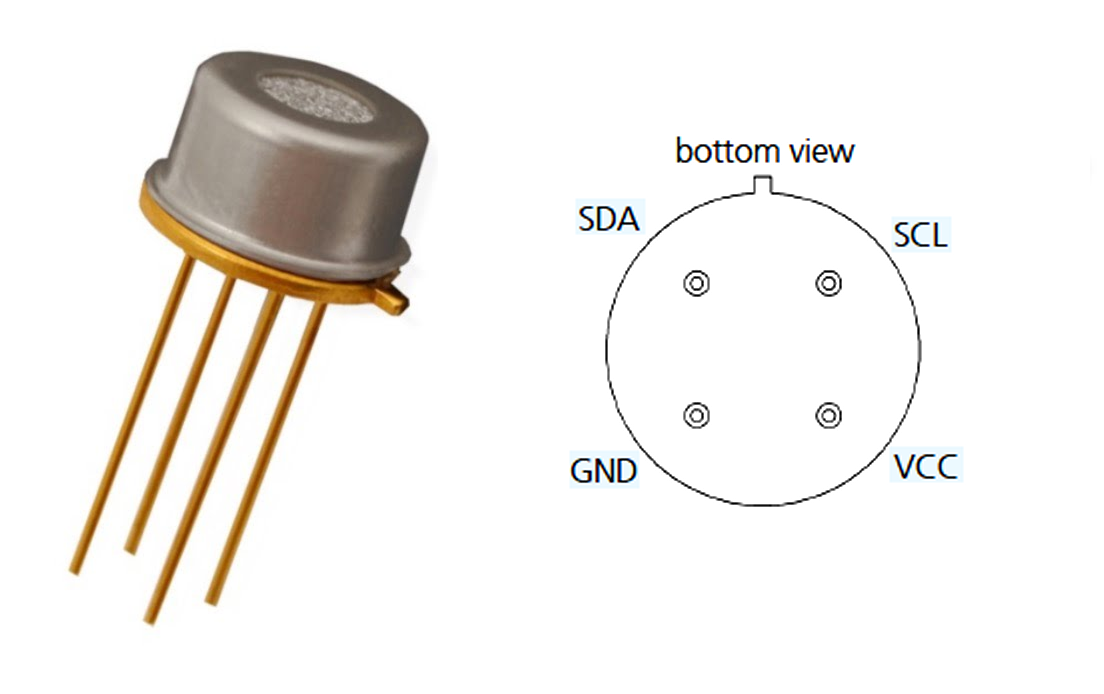

Корпус и разводка выводов HYT939 (пример образцового датчика)

Методология калибровки: от градуировки к аппроксимации

Процесс калибровки начинается с получения градуировочной таблицы — набора пар значений: показание датчика (x) и эталонное значение (y) в необходимом диапазоне.

С развитием вычислительной техники ручная градуировка трансформировалась в калибровку, которая включает два основных подхода к коррекции показаний:

• Аппроксимация (Полиномиальная коррекция): Выведение аналитической зависимости y = f(x) (обычно в форме полинома 1-го или 2-го порядка) на основе градуировочной таблицы. Это позволяет получить пересчитанные, скорректированные значения.
  • Экспертный комментарий: Для линейных датчиков достаточно двух точек, но для контроля статистического разброса и оценки ошибки (что критично для B2B) рекомендуется использовать 5–7 равномерно распределенных точек. Это позволяет построить более точную кривую коррекции и минимизировать погрешность.
• Интерполяция: Размещение градуировочной таблицы в памяти датчика или контроллера и вычисление значений между опорными точками. Этот метод предпочтителен для сложных нелинейных зависимостей (например, экспоненциальных, как в случае термистора), где полиномиальная аппроксимация может дать большую ошибку.

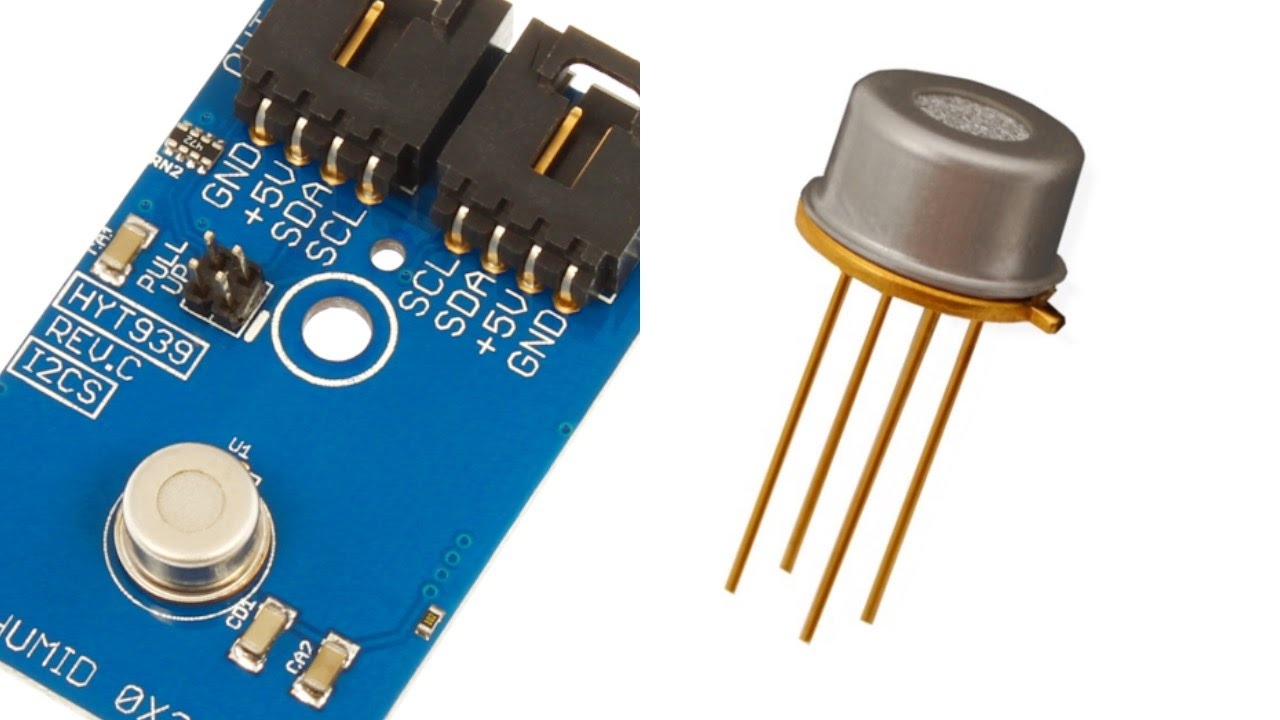

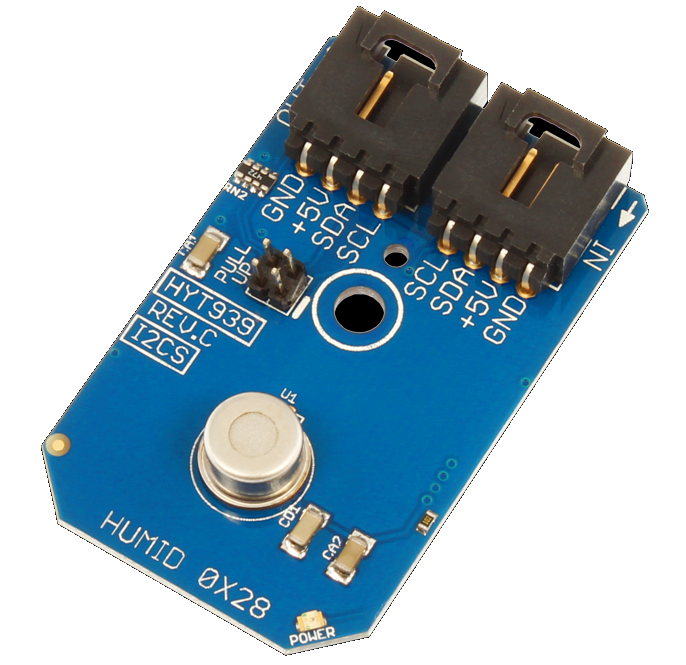

Модуль HYT939

Ключевые аспекты практической калибровки

Важным аспектом является: Диапазон калибровки. Формальная аппроксимация не допускает экстраполяции (распространения результатов за пределы диапазона, в котором проводилась калибровка). Если калибровка проводилась в диапазоне от 10°C до 25°C, то показания при 0°C или 30°C не гарантированы. Поэтому критически важно проводить калибровку в диапазоне, максимально охватывающем реальные условия работы датчика.

Метрологическая прослеживаемость. В B2B-сегменте недостаточно просто провести калибровку. Результаты должны быть прослеживаемы до национальных или международных эталонов. Это означает, что эталонное оборудование, используемое для калибровки, само должно регулярно поверяться и иметь соответствующие сертификаты.

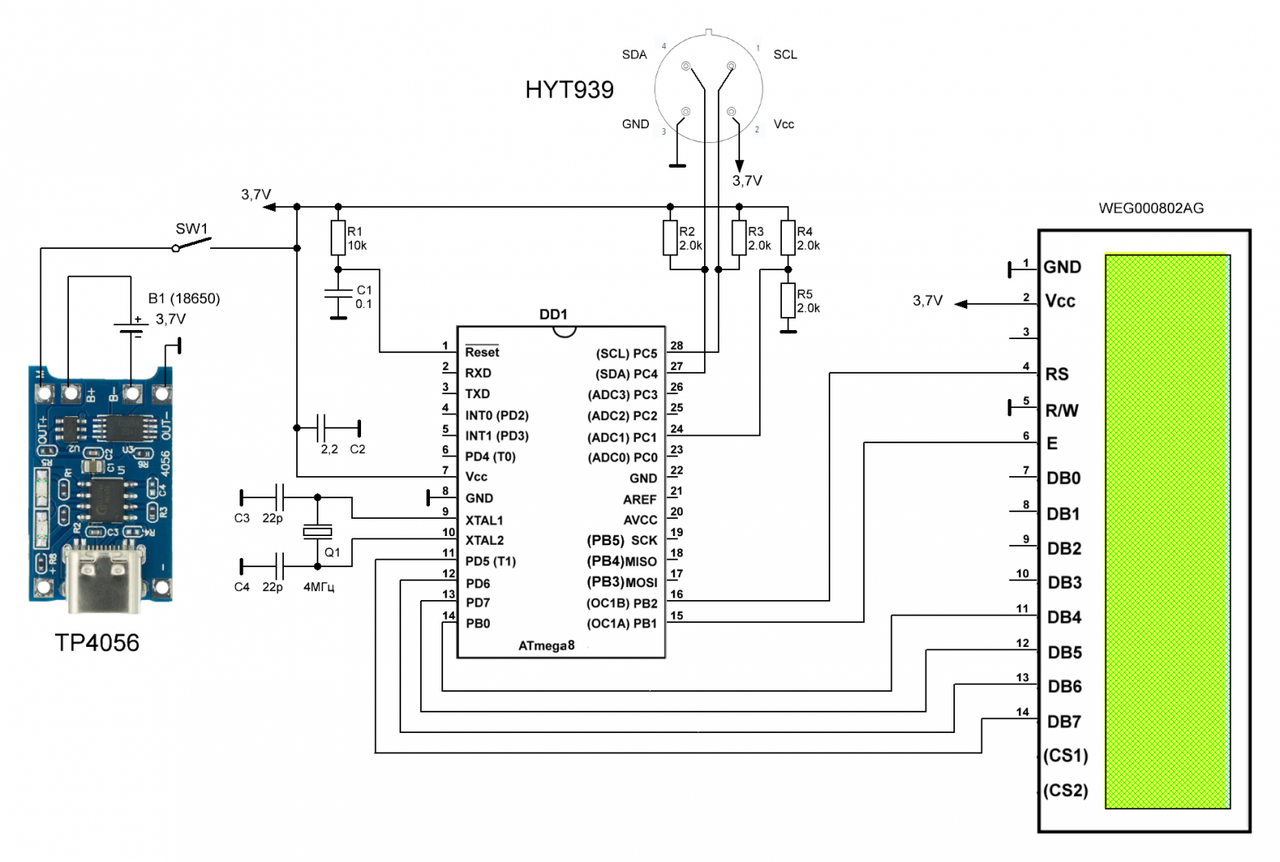

Принципиальная схема образцового датчика HYT939 (схема, которая иллюстрирует логику работы и коррекции)

Практические методы калибровки влажности (RH)

Калибровка датчиков влажности является более сложной задачей из-за чувствительности сенсоров к загрязнениям и необходимости создания стабильных климатических условий.

• Метод насыщенных солевых растворов: Самый доступный и распространенный метод. Создание в герметичном объеме стабильных точек относительной влажности (RH) с помощью насыщенных растворов солей (например, NaCl для 75% RH, MgCl₂ для 33% RH). Точность метода зависит от чистоты соли и стабильности температуры.
• Использование климатических камер: Наиболее точный и профессиональный метод, позволяющий создавать и поддерживать заданные значения температуры и влажности. Датчик помещается в камеру вместе с эталонным гигрометром.
• Портативные калибраторы: Специализированные устройства, генерирующие стабильные точки влажности, удобные для калибровки на месте (in-situ) или быстрой проверки.

Комплексная поддержка закупки и трансграничной поставки датчиков Т/В с MERCURIX

При внедрении высокоточного измерительного оборудования критически важно учитывать не только технические параметры, но и юридическую и логистическую сторону закупки. Ошибки в документации, неверная классификация или некорректный выбор базиса поставки могут привести к задержкам на таможне, блокировкам платежей и срыву сроков ввода в эксплуатацию.

MERCURIX обеспечивает полный комплекс услуг, позволяя минимизировать риски и ускорить вывод оборудования на объект.

Роль MERCURIX: юридически прозрачная закупка и ускоренный таможенный выпуск

Процесс трансграничной закупки датчиков Т/В с MERCURIX включает следующие ключевые этапы:

• Формирование технического задания: MERCURIX консультирует по корректному подбору базиса поставки (Incoterms 2020) и помогает избежать расхождений между ТЗ и условиями контракта.
• Подбор производителя и согласование коммерческих условий: MERCURIX подбирает оптимального поставщика, проверяет наличие необходимых сертификатов и рассчитывает TCO проекта с учётом логистики, сроков и потенциальных рисков.
• Подготовка юридически выверенных документов: инвойс, контракт и спецификация оформляются с учётом требований валютного контроля и банка. Это снижает вероятность блокировки платежа и ускоряет процесс закупки.
• Фабричная инспекция и контроль качества: MERCURIX проводит проверку комплектности, наличия калибровочных сертификатов и базовой функциональности до отгрузки.
• Логистика и оформление документов: подготовка упаковочного пакета (Packing List, CMR), экспортной декларации и корректного ТН ВЭД. MERCURIX сопровождает весь процесс перевозки, обеспечивая безопасную передачу ответственности.
• Таможенное оформление и выпуск груза: MERCURIX подбирает корректный код ТН ВЭД, готовит техническое описание оборудования и подаёт ГТД, обеспечивая точный расчёт пошлин и НДС, минимизируя вероятность задержек.
• Last Mile Delivery и приёмка оборудования: MERCURIX контролирует доставку до склада заказчика, проверяет целостность поставки и сопровождает процесс приёмки.

Выбор и эксплуатация промышленных датчиков температуры и влажности требует глубокого понимания метрологических принципов, включая обязательную процедуру калибровки. В условиях глобализации рынка и усложнения логистических цепочек, критически важным становится партнёрство с надёжным трансграничным импорт-провайдером. MERCURIX предлагает комплексное решение, которое гарантирует не только поставку высокоточного оборудования, но и его юридическую чистоту и своевременный ввод в эксплуатацию, позволяя инженерам и техническим руководителям сосредоточиться на основных задачах автоматизации и контроля качества.

Практическая дорожная карта получения датчиков температуры и влажности — пошаговый чек-лист

Шаг 0 — подготовительный пакет заказчика:

• Краткое техническое требование (тип датчика, диапазоны температуры/влажности, точность, интерфейс, класс защиты).
• Условия эксплуатации (внутри/снаружи помещений, агрессивная среда, IP-рейтинг, температура хранения).
• Ожидаемые объёмы и план закупок (единицы/партии, периодичность поставок).
• Информация по бюджету и желаемые сроки поставки.

Шаг 1 — коммерческое предложение: сбор предложений от производителей, NDA при необходимости, запрос datasheet, сертификатов (CE, RoHS), образцов датчиков.

Шаг 2 — подготовка документации для валютного контроля: инвойс, контракт, спецификация.



Шаг 3 — согласование подходящего базиса Incoterms 2020 и логистики: выбор EXW / FCA / DAP / … совместно с MERCURIX и обслуживающим банком.

Шаг 4 — фабричная инспекция: проверка модели и ревизии датчика, соответствия datasheet, выборочный функциональный тест (калибровка, отклик, стабильность показаний), фото/видео отчёт (опционально).

Шаг 5 — упаковка и отгрузка: антистатическая упаковка, защита от влаги и вибраций, подготовка Packing List и CMR.

Шаг 6 — таможенное оформление: подбор корректного кода ТН ВЭД для измерительных приборов, подача ГТД, расчёт пошлин и НДС, организация брокерского сопровождения.

Шаг 7 — доставка и приёмка: last mile доставка, проверка целостности, входной контроль партии (сверка маркировки, серий, первичный функциональный тест).

Практическое руководство для специалиста по закупкам

Краткий чек-лист «что сделать прямо сейчас» при подготовке закупки датчиков температуры и влажности:

1. Сформировать ТЗ: диапазоны измерений, точность, интерфейс (Modbus, 4–20 мА, RS-485, I2C, беспроводные протоколы), класс защиты.
2. Запросить у поставщиков: datasheet, сертификаты соответствия, описание калибровки, образцы датчиков.
3. Проверить доступность модели и стабильность поставок (EOL-статус, замены и аналоги).
4. Согласовать Incoterms 2020 с MERCURIX и банком.
5. Запланировать инспекцию или выборочный контроль партии до отгрузки.
6. Подготовить план приёмки: входной контроль, тестирование показаний, документация по калибровке.
7. Запросить расчёт TCO на 2–3 года у MERCURIX с учётом логистики, таможни и рисков повторных поставок.

Контакты

Для коммерческих запросов и расчёта TCO: sales@mercurix.com.ru

Подробная страница каталога датчиков температуры и влажности

Примечание: материал подготовлен как практический B2B-гайд — ориентирован на инженеров, техдиректоров и специалистов по закупкам.
