PLC как цифровое ядро современной упаковочной машины

Управление импортом автоматики с услугой CROSS BORDER IMPORT PROVIDING от MERCURIX

Упаковочная машина, контролируемая PLC, в промышленном производстве больше не является изолированным механизмом для фасовки или обёртывания продукции. Сегодня это критически важный элемент цифровой производственной системы, напрямую влияющий на показатели OEE, себестоимость единицы продукции, устойчивость цепочек поставок и скорость адаптации предприятия к изменениям рынка.

PLC в упаковочной машине выполняет роль центрального вычислительного ядра, обеспечивая жёстко детерминированное управление всеми подсистемами: сервоприводами, конвейерами, дозаторами, системами маркировки, машинным зрением и модулями функциональной безопасности. Именно архитектура контроллера, его вычислительный резерв и программная модель определяют не только текущую производительность линии, но и возможность её масштабирования в горизонте 5–10 лет.

При этом на практике эффективность упаковочной машины определяется не только паспортной скоростью или типом упаковки (flow-pack, VFFS, HFFS, термоусадка). Существенную роль играет корректность всего жизненного цикла оборудования — от выбора PLC-платформы и логики управления до закупки, трансграничной логистики и таможенного оформления. Ошибки на этапе импорта (некорректная классификация по ТН ВЭД, расхождения между технической спецификацией и инвойсом, неверный выбор базиса Incoterms 2020) напрямую приводят к задержкам запуска линии, финансовым потерям и дополнительным расходам на всех этапах внедрения.

Поэтому управление внешнеэкономической деятельностью при поставке упаковочных машин целесообразно рассматривать как отдельный управляемый инженерно-экономический процесс. В этой зоне трансграничный импорт-провайдер MERCURIX берёт на себя юридические, логистические и таможенные риски, не вмешиваясь в инженерную часть проекта. Такой подход позволяет техническим специалистам и руководителям производств сосредоточиться на PLC-архитектуре, производственных KPI и цифровой трансформации линии.

Контекст и вызовы рынка упаковочных машин с PLC-управлением

За последние 10–15 лет рынок упаковочного оборудования сместился от покупки «машины под конкретную задачу» к проектированию масштабируемых автоматизированных линий с длительным жизненным циклом.

• Рост требований к производительности: 200–600 упаковок в минуту при стабильном качестве.
• Усложнение логики упаковки: мультиформатность, частые переналадки, короткие серии.
• Цифровая интеграция: MES, OEE-мониторинг, прослеживаемость партий.
• Безопасность: SafePLC, SIL/PL-функции, требования регуляторов.
• Глобальные цепочки поставок: PLC, сервоприводы и HMI — импортные компоненты.

В результате упаковочная машина становится критическим узлом всей производственной цепочки, а ошибки в выборе или поставке PLC-архитектуры способны остановить выпуск продукции на недели.

Демонстрация устройства для приклеивания ленты VENTO

PLC в упаковочных машинах: от релейной логики к real-time компьютеру

Эволюция упаковочных машин наглядно отражает трансформацию PLC — от простых логических контроллеров к полноценным промышленным компьютерам реального времени. Современные PLC не только управляют исполнительными механизмами, но и выполняют сложные вычисления, обеспечивают сетевую интеграцию и служат точкой сбора производственных данных.

Для упаковочных линий это критично: синхронизация десятков осей, обработка сигналов от высокоскоростных датчиков, контроль качества и безопасная остановка оборудования должны выполняться в строго детерминированных временных рамках.

Аппаратная архитектура PLC

• Многоядерные CPU (ARM / Intel Atom, 1–2 ГГц).
• Модульные системы I/O: цифровые, аналоговые, энкодерные, высокоскоростные.
• Промышленные сети реального времени: PROFINET IRT, EtherCAT, POWERLINK.
• Круглосуточная работа при −25…+60 °C, питание 24 В.

Программирование: IEC 61131-3 и C++

Языки IEC 61131-3 (ST, FBD, SFC) остаются стандартом для базовой логики. Однако в продвинутых упаковочных машинах всё чаще применяется C++ для:

• реализации конечных автоматов этапов упаковки;
• высокопроизводительной обработки данных датчиков;
• интеграции с MES, ERP и SCADA через OPC UA и TCP/IP.

HMI и SCADA

HTML5-ориентированные HMI (mappVIEW, WebVisu) превращают упаковочную машину в элемент цифрового контура предприятия, обеспечивая прозрачность, аналитику и удалённый доступ.

Целевые требования и KPI при выборе упаковочной машины

Бизнес-требования

• Uptime > 98%.
• Предсказуемые операционные расходы и сроки внедрения.
• Быстрая адаптация под новые SKU.

Технические требования

• PLC с вычислительным резервом.
• Поддержка SafePLC.
• Интеграция через OPC UA.

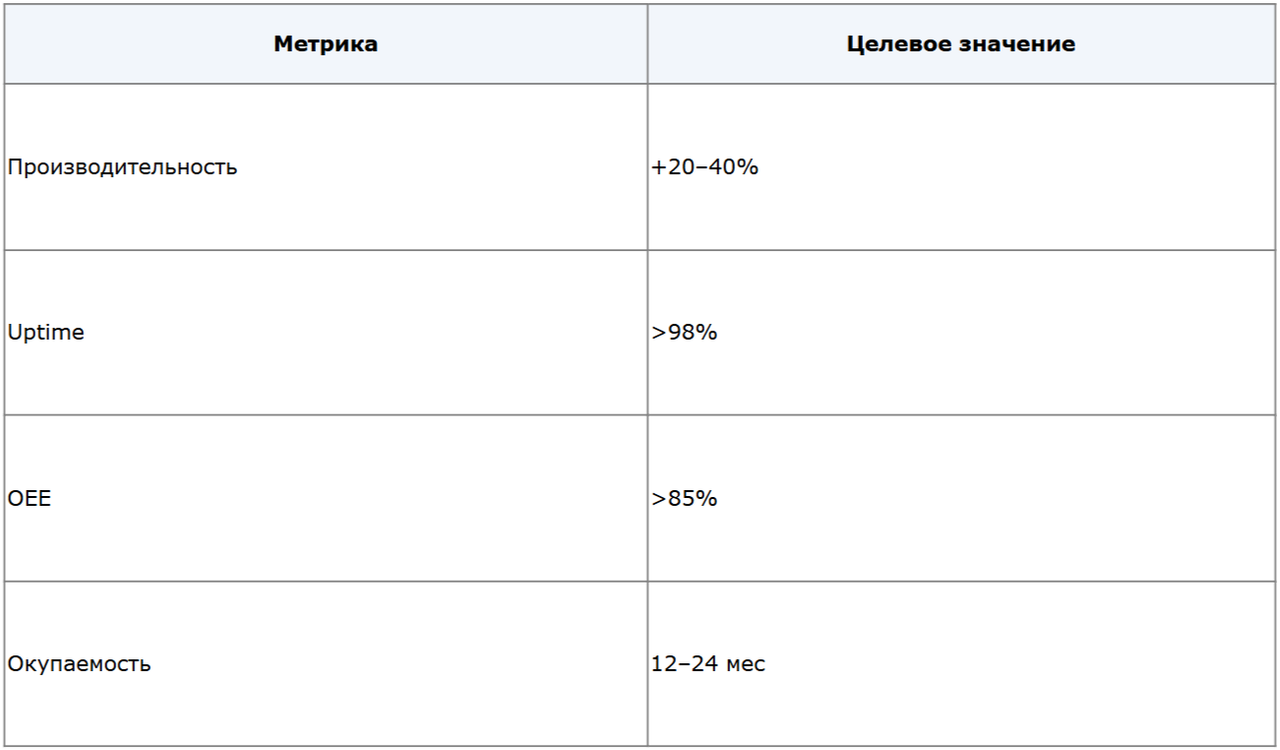

KPI внедрения

Управление ВЭД-рисками при импорте упаковочных машин

Закупка упаковочной машины — это не только инженерная, но и внешнеэкономическая задача. До 70–80% скрытых задержек проектов автоматизации возникают из-за ошибок на стыке PLC-спецификации и ВЭД-документов. Управление этими рисками требует понимания как технической архитектуры оборудования, так и процедур таможенного оформления.

• Классификация компонентов PLC

Упаковочная машина состоит из множества компонентов, каждый из которых требует отдельной классификации при таможенном оформлении. Главная ошибка — рассмотрение всей машины как единого целого вместо детальной идентификации каждого элемента. Центральный контроллер, модули расширения, сетевые адаптеры (PROFINET, EtherCAT, POWERLINK) и модули безопасности (SafePLC) должны классифицироваться отдельно на основе их технических характеристик и назначения.

Риск: некорректная классификация приводит к переквалификации на таможне с доначислением пошлин на 15–30% от стоимости товара. Задержка груза на таможне составляет 2–5 дней, что при круглосуточной работе оборудования может стоить 50–100 тыс. USD в потерях производства.

Противодействие: требуйте детальный BOM с артикулами и техническими параметрами каждого компонента. Согласуйте классификацию с таможенным брокером или экспертом MERCURIX до оплаты счёта-фактуры.

• Соответствие спецификации и контрактных документов

Между согласованием технического задания и фактической отгрузкой часто проходит 1–3 месяца. За этот период производитель может внести изменения в конфигурацию: обновить версию PLC, заменить модули ввода-вывода или сетевые адаптеры. Если инвойс содержит старую конфигурацию, а в груз отправлена новая, таможня обязана провести переквалификацию и новое таможенное оформление.

Риск: повторное таможенное оформление, потенциальные доначисления, задержка груза на 3–7 дней, необходимость согласования с поставщиком причины расхождения.

Противодействие: на этапе фабричной приёмки требуйте фото- и видеоотчёт с серийными номерами всех критических компонентов (PLC, HMI, модули безопасности). Убедитесь в совпадении реальной конфигурации с инвойсом и контрактом. При обнаружении изменений согласуйте новый инвойс до отгрузки.

• Выбор базиса поставки и распределение ответственности

Условия Incoterms определяют момент переходящего риска, момент страховки и ответственность за таможенное оформление. Распространённые ошибки в выборе:

• EXW — все риски на покупателе; для импорта в РФ сложно организовать логистику и таможню самостоятельно.
• FCA — расходы таможенного оформления остаются на покупателе, что может привести к задержкам.
• CIF — оптимальный базис; поставщик несёт расходы до пересечения границей РФ, покупатель контролирует таможню.
• DAP — поставщик отвечает за доставку до объекта, включая таможню; безопаснее для покупателя.

Риск: неправильный выбор приводит к потере контроля над импортом, задержкам и непредусмотренным платежам.

Противодействие: для сложного оборудования рекомендуется CIF или DAP. В контракте ясно определите роль каждой стороны в логистике и таможенном оформлении.

• Соответствие документации и валютный контроль

Таможенные и банковские органы требуют документального подтверждения соответствия стоимости товара в контракте и инвойсе фактической рыночной стоимости. Явное завышение или занижение стоимости относительно средних рыночных цен аналогичного оборудования может вызвать проверку и задержку платежей.

Риск: задержка перевода средств поставщику, задержка отгрузки, потенциальные штрафы и проблемы с банком.

Противодействие: согласуйте стоимость с текущими рыночными ценами на аналогичное оборудование. Обеспечьте полное совпадение между контрактом, инвойсом и BOM. При необходимости подготовьте обоснование от производителя.

• Сертификация и требования функциональной безопасности

PLC-управляемые упаковочные машины часто должны соответствовать требованиям функциональной безопасности. В пищевой промышленности и фармацевтике требуются сертификаты соответствия международным стандартам. Отсутствие необходимых сертификатов или несоответствие конфигурации указанным в сертификатах может сделать оборудование непригодным к эксплуатации.

Риск: оборудование прибывает, но не может быть запущено; необходима переделка либо возврат. Задержка проекта на 4–12 недель с финансовыми потерями на персонал.

Противодействие: на ранних этапах проекта определите требуемые сертификаты. Требуйте копии сертификатов и уникальные идентификаторы продукции до отгрузки. При получении проверьте наличие и соответствие всех документов.

Пример комплектов документов, подготовленных MERCURIX

Сводный обзор ВЭД-рисков и мер управления

Комплексный анализ импортных рисков требует внимания к пяти ключевым областям. Классификация компонентов PLC представляет наибольший риск (60–70% вероятность при отсутствии должного контроля) с потенциальными доначислениями 5–30 тыс. USD; противодействие — согласование с таможенным брокером перед оплатой. Расхождения в спецификации (30–40% вероятность) требуют фото-видеоотчётов на этапе фабричной приёмки. Выбор базиса поставки (40–50% риск неправильного решения) решается использованием CIF или DAP с ясным распределением ответственности. Проблемы с документацией и валютным соответствием (30–40% вероятность) минимизируются согласованием стоимости с рыночными данными. Сертификационные вопросы (20–30% вероятность) требуют определения требуемых документов на этапе технического задания.

Стратегия управления: управление ВЭД-рисками при импорте упаковочных машин требует чёткого понимания как технических, так и процедурных аспектов. Вовлечение специалистов MERCURIX на ранних этапах проекта позволяет выявить и нейтрализовать большинство рисков до оплаты и отгрузки оборудования, что гарантирует предсказуемый график и финансовый результат.

CROSS BORDER IMPORT PROVIDING от MERCURIX

Услуга CROSS BORDER IMPORT PROVIDING от MERCURIX — это комплексный управляемый процесс, специально разработанный для безопасной, предсказуемой и экономичной поставки сложного промышленного оборудования, в том числе упаковочных машин с PLC-управлением. В отличие от традиционного трансграничного импорта, где риски распределены между поставщиком, логистом и таможенным брокером, MERCURIX берёт на себя полную ответственность за внешнеэкономическую составляющую проекта, оставляя техническим специалистам возможность сосредоточиться на инженерных аспектах.

Как выглядит наша услуга CBIP как бизнес-процесс и почему он снижает риски ваши в ВЭД

Пять опорных элементов услуги CROSS BORDER IMPORT PROVIDING:

1. Глубокий техно-коммерческий анализ PLC-конфигурации

На начальной стадии эксперты MERCURIX совместно с техническими отделами заказчика и производителя проводят детальный анализ конфигурации упаковочной машины и, в частности, всех PLC-компонентов: центрального контроллера, модулей ввода-вывода, сетевых адаптеров реального времени (PROFINET, EtherCAT, POWERLINK), модулей безопасности (SafePLC). Это критично, так как упаковочная машина часто поставляется в виде модульной системы, где каждый компонент имеет свой ТН ВЭД-код и подлежит отдельной классификации. Ошибки на этом этапе неминуемо приводят к переклассификации и дополнительным пошлинам.

2. Корректная классификация по ТН ВЭД

На основе проведённого анализа специалисты MERCURIX проводят классификацию каждого компонента упаковочной машины по единой ТН ВЭД (Таможенной номенклатуре внешнеэкономической деятельности). Упаковочная машина может быть классифицирована несколькими способами в зависимости от её функционального назначения и конструкции (основное оборудование, вспомогательные модули, отдельные PLC-контроллеры). Правильная классификация — это основа предсказуемых таможенных платежей. При неверной классификации таможня может переквалифицировать товар, взыскав доначисления, или задержать груз на неопределённый срок.

3. Подготовка полного пакета контрактной и товаросопроводительной документации

MERCURIX готовит и согласовывает все документы, необходимые как для успешного таможенного оформления, так и для валютного контроля: контракт с корректно указанной стоимостью и описанием конфигурации, детальную спецификацию (BOM), коммерческий инвойс, упаковочный лист (Packing List), сертификат происхождения (если требуется). Каждый документ проверяется на соответствие требованиям таможенного законодательства РФ (в т.ч. 115-ФЗ о валютном контроле) и стандартам INCO 2020. Расхождения между документами — частая причина задержек и повторного таможенного оформления.

4. Выбор оптимального базиса Incoterms 2020 и управление логистикой

В зависимости от особенностей поставки, страны происхождения, типа перевозки (воздушная, морская, автотранспортная), MERCURIX рекомендует оптимальный базис Incoterms (часто CIF или DAP для РФ). При CIF (Cost, Insurance and Freight) стоимость и риск транспортировки несёт поставщик до момента пересечения груза российской границей, что предоставляет заказчику больший контроль на таможне. При DAP (Delivered At Place) риск полностью переходит на MERCURIX, что гарантирует доставку в оговорённое место. Правильный выбор базиса защищает обе стороны и минимизирует финансовые риски.

5. Завершение таможенного оформления и передача оборудования

MERCURIX координирует все действия по таможенному оформлению: подачу таможенной декларации (ГТД), расчёт пошлин, НДС и других налогов в соответствии с применимыми ставками, уплату платежей, получение разрешений специальных органов (если требуется, например для оборудования, подпадающего под экспортный контроль). После успешного таможенного оформления груз передаётся в логистическую сеть для доставки на объект заказчика.

Результат применения CROSS BORDER IMPORT PROVIDING:

• Полная прозрачность и предсказуемость сроков поставки.
• Минимизация таможенных рисков и доначислений благодаря корректной классификации.
• Снижение финансовой нагрузки за счёт оптимизации логистической схемы.
• Отсутствие скрытых задержек на этапе таможенного оформления.
• Гарантия соответствия всей документации требованиям федерального таможенного органа и банковского валютного контроля.
• Техническая команда заказчика может сосредоточиться на инженерной подготовке (настройка PLC, интеграция с MES, обучение персонала).

В контексте PLC-управляемых упаковочных машин, где каждый день простоя оборудования на таможне приводит к потерям производства в десятки тысяч долларов, услуга CROSS BORDER IMPORT PROVIDING становится критическим фактором успеха всего проекта внедрения.

Практическая дорожная карта импорта и внедрения упаковочной машины с PLC

Ниже приведена типовая дорожная карта импорта и внедрения упаковочной машины, контролируемой PLC, выстроенная с учётом инженерных, логистических и внешнеэкономических рисков. Такой подход позволяет сократить сроки запуска линии и избежать скрытых затрат на этапе таможенного оформления.

Шаг 0 — Подготовительный пакет заказчика

• Краткое техническое задание:
  • тип упаковки (flow-pack, VFFS, HFFS, термоусадка);
  • требуемая производительность (упаковок/мин);
  • требования к PLC (платформа, CPU, сети, I/O);
  • функциональная безопасность (SafePLC, SIL/PL);
  • интеграция с MES/ERP (OPC UA).
• Планируемые объёмы закупки (единичная машина или линия).
• Бюджетные рамки и целевые сроки поставки.

Шаг 1 — Проработка PLC-архитектуры и коммерческих предложений

• Выбор PLC-платформы (Siemens, B&R/ABB, Beckhoff).
• Определение архитектуры CPU, сетей реального времени, модулей I/O.
• Запрос коммерческих предложений у производителей.
• Согласование NDA, получение BOM и технических спецификаций.

Шаг 2 — Формирование коммерческой спецификации

• Фиксация конфигурации упаковочной машины.
• Подробное описание PLC, HMI, приводов, модулей безопасности.
• Проверка соответствия спецификации реальной конфигурации оборудования.

Шаг 3 — Контракт и документация для ВЭД (зона MERCURIX)

• Подготовка и проверка внешнеторгового контракта.
• Формирование инвойса и спецификации для валютного контроля.
• Предварительная классификация оборудования и PLC-модулей по ТН ВЭД.

Шаг 4 — Согласование Incoterms 2020 и логистической схемы

• Выбор оптимального базиса Incoterms (EXW / FCA / DAP и др.).
• Согласование ответственности сторон совместно с MERCURIX.
• Учет требований банка и валютного контроля.

Шаг 5 — Фабричная инспекция и предпродажная проверка

• Проверка соответствия фактической BOM утверждённой спецификации.
• Контроль ревизий PLC, HMI и программного обеспечения.
• Тестовый запуск (FAT), фото- и видеоотчёт.

Шаг 6 — Упаковка и международная отгрузка

• Промышленная упаковка оборудования (anti-vibration, ESD).
• Подготовка Packing List, CMR и транспортных документов.
• Организация международной перевозки.

Шаг 7 — Таможенное оформление

• Подача таможенной декларации (ГТД).
• Расчёт и уплата пошлин и НДС.
• Сопровождение процедуры таможенным брокером.

Шаг 8 — Доставка, монтаж и ввод в эксплуатацию

• Last mile доставка на площадку заказчика.
• Приёмка оборудования и проверка целостности.
• Первичный power-on, интеграция в линию.
• Выход на проектные KPI по производительности и OEE.

Важно: при использовании CROSS BORDER IMPORT PROVIDING от MERCURIX большая часть рисков на шагах 3–7 снимается ещё до фактической отгрузки оборудования, что критично для соблюдения сроков запуска производства.

PLC-управляемая упаковочная машина — это инвестиция в гибкость и масштабируемость. При профессионально выстроенном импорте эта инвестиция начинает работать сразу после запуска линии.

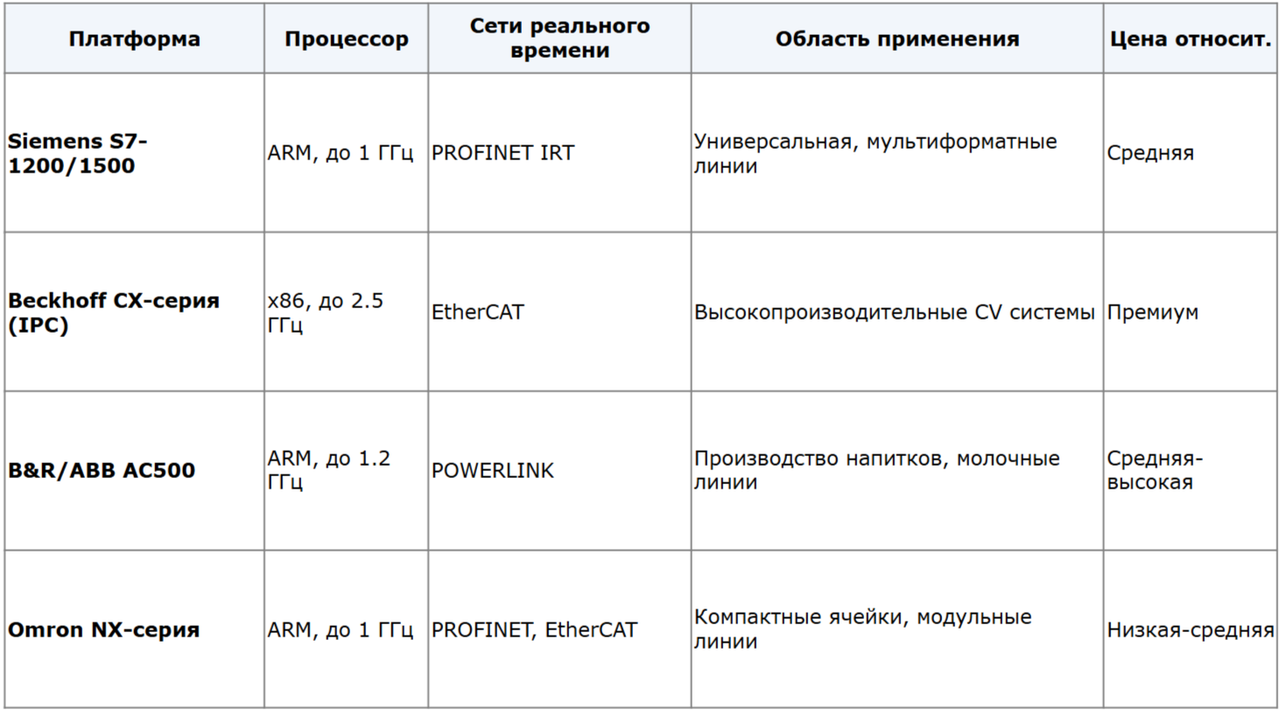

Сравнение ведущих PLC-платформ для упаковочных машин

Практические рекомендации для специалиста по закупкам упаковочной машины

• Планируйте закупку как проект: от ТЗ до запуска линии — минимум 3–4 месяца. Включите в график время на инспекции, таможню и пусконаладку.
• Требуйте детализированный BOM: каждый PLC-модуль, каждая сетевая карта должны быть перечислены с артикулами. Это избегает сюрпризов на таможне.
• Согласуйте ТЗ с поставщиком до контракта: ошибки в техническом задании обычно дороже, чем переделка спецификации на этапе переговоров.
• Используйте Incoterms CIF или DAP: это даёт вам контроль над логистикой и снижает риск задержек из-за ошибок поставщика.
• Заключите NDA и потребуйте конфиденциальность: PLC-программа и архитектура безопасности не должны быть скомпрометированы.
• Вовлеките MERCURIX в ТЗ, а не в конце: профессиональное управление импортом начинается с точного понимания конфигурации, а не с попыток спасти ситуацию на таможне.
• Тестируйте образ PLC перед доставкой: попросите FAT с демонстрацией критических функций — это сэкономит недели, если обнаружиться проблема после доставки.
• Застрахуйте оборудование в пути: PLC и высокоскоростная техника требуют страховки на 110–120% стоимости.
• Подготовьте квалифицированный персонал: сложные PLC-машины требуют операторов, прошедших обучение. Включите это в бюджет проекта.
• Документируйте всё: архивируйте программы, конфигурацию, логи, фото-отчёты. Это поможет при возникновении вопросов на таможне или при судебных спорах.

Практические рекомендации для закупки упаковочной машины

PLC как стратегический актив предприятия

PLC в современной упаковочной машине — это не просто логический контроллер, а стратегический актив предприятия, определяющий конкурентоспособность, гибкость и рентабельность производственной линии. Выбор правильной архитектуры, корректная интеграция и профессионально организованный импорт — вот три столпа успеха проекта.

Ошибки в любом из этих направлений неизбежно приводят к задержкам запуска, перекосам в TCO и потерям производства. Вовлечение специалистов MERCURIX в управление импортом с самого начала позволяет свести эти риски к минимуму, обеспечивая чёткое разделение ответственности: технические специалисты сосредоточены на PLC-архитектуре и KPI, а MERCURIX берёт на себя все аспекты внешнеэкономической деятельности.

В быстро меняющемся мире пищевой промышленности, полиграфии, фармацевтики и других высокотехнологичных отраслей, где упаковочные линии работают 24/7, надёжность и предсказуемость поставки оборудования становятся конкурентным преимуществом. И это преимущество может быть достигнуто только через профессиональное управление всем жизненным циклом — от концепции до пуска.

Для проработки конфигурации и расчёта логистической модели обратитесь к экспертам MERCURIX: sales@mercurix.com.ru

Материал подготовлен как практический B2B-гид для инженеров, технических директоров, специалистов по закупкам и руководителей производств, внедряющих современное упаковочное оборудование с PLC-управлением. Содержащиеся рекомендации основаны на опыте реальных проектов внедрения в условиях российского и международного производства.
