Преобразователь частоты: ваш личный экономист по электричеству

Таможенные задержки, штрафы, потери — как CROSS BORDER IMPORT PROVIDING от MERCURIXставит на них барьер

Частотные преобразователи (ЧРП, VFD, инверторы) в современной промышленности давно вышли за рамки роли «элемента электропривода». Сегодня это базовый инструмент управления энергией, ресурсом оборудования и устойчивостью технологических процессов. Фактически ЧРП выступает связующим звеном между механикой, электротехникой и системой управления, напрямую влияя на производительность, надёжность и экономику эксплуатации.

По оценкам отраслевых исследований, более 60% всей потребляемой электроэнергии в промышленности приходится на асинхронные электродвигатели, задействованные в насосных, вентиляционных, компрессорных и транспортных системах. Использование частотного регулирования позволяет снизить энергопотребление на 20–50%, уменьшить пусковые токи, снизить механические нагрузки и продлить срок службы как двигателя, так и сопряжённого оборудования. В этом смысле ЧРП становится не просто компонентом автоматизации, а активом, формирующим операционную эффективность (OPEX) на горизонте всего жизненного цикла.

Однако практика внедрения показывает, что итоговый эффект от применения частотных преобразователей определяется далеко не только алгоритмами управления, диапазоном регулирования, поддержкой промышленных протоколов или классом защиты IP. Критически важным фактором является корректность всего жизненного цикла оборудования — от инженерного подбора под конкретный режим работы до закупки, трансграничной логистики, валютного контроля и таможенного оформления.

Особенно это актуально для проектов, где используются импортные ЧРП среднего и высокого класса мощности. На этапе ввоза оборудования ключевым нетехническим риском становятся ошибки во внешнеэкономической деятельности: некорректная классификация по ТН ВЭД, расхождения между технической спецификацией и инвойсом, а также неверный выбор базиса поставки по Incoterms 2020. Именно эти факторы чаще всего формируют скрытый рост TCO, задержки таможенного выпуска и сдвиги сроков ввода оборудования в эксплуатацию.

С инженерной точки зрения частотный преобразователь может быть выбран корректно, но при этом проект в целом теряет эффективность из-за сбоев на этапе импорта. Поэтому управление ВЭД при поставке частотных преобразователей должно рассматриваться как отдельный, управляемый процесс, равнозначный по значимости инженерному проектированию и пусконаладке.

В этой зоне услуга CROSS BORDER IMPORT PROVIDING от MERCURIX выступает как инструмент системного управления юридическими, логистическими и регуляторными рисками при импорте ЧРП. Подход MERCURIX позволяет выстроить трансграничную поставку как прогнозируемый и документально корректный процесс, не вмешиваясь в инженерную часть проекта, но напрямую снижая риски, влияющие на сроки, бюджет и совокупную стоимость владения оборудования.

Контекст и вызовы рынка частотных преобразователей

• Рост стоимости электроэнергии и давление на OPEX.
• Ужесточение требований к надёжности непрерывных производств.
• Интеграция с PLC, SCADA, MES и промышленными Ethernet-сетями.
• Жизненный цикл оборудования 15–20 лет и необходимость доступности ЗИП.
• Смещение закупок в сторону прямого импорта в условиях ограниченного локального рынка.

На этом фоне частотный преобразователь становится не «коробкой в шкафу», а критическим энергетическим узлом, влияющим на устойчивость бизнеса.

Частотно-регулируемый привод как продукт энергоэффективности

В инженерной практике ЧРП долгое время рассматривался как средство плавного пуска и регулирования скорости. Сегодня он трансформировался в самостоятельный продукт энергоэффективности, напрямую влияющий на финансовые показатели предприятия.

Физика экономии и устранение архитектурных потерь

Традиционные методы регулирования производительности (дросселирование, задвижки, байпасы) не снижают энергопотребление двигателя, а лишь увеличивают потери. ЧРП устраняет эту неэффективность, управляя скоростью вращения двигателя.

• Расход ∝ скорости
• Давление ∝ квадрату скорости
• Мощность ∝ кубу скорости

Снижение скорости вращения на 20% уменьшает энергопотребление примерно на 50%, а на 30% — до 70%. Ни одна альтернативная технология управления электроприводом не даёт сопоставимого эффекта.

ЧРП как инвестиционный актив

• Снижение OPEX за счёт экономии энергии.
• Увеличение ресурса двигателя и механики.
• Снижение пусковых токов и аварий.
• Предсказуемый ROI (2–4 года).

Таким образом, частотно-регулируемый привод — это инструмент монетизации энергоэффективности, а не просто элемент автоматизации.

Ключевые критерии выбора частотного преобразователя в промышленном проекте

Выбор частотного преобразователя в B2B-проектах выходит далеко за рамки подбора по мощности двигателя. Ошибки на этом этапе редко проявляются сразу, но почти всегда приводят к росту TCO, снижению надёжности и ограничениям при масштабировании. Ниже приведены критерии, которые позволяют оценивать ЧРП как долгосрочный элемент технологической архитектуры.

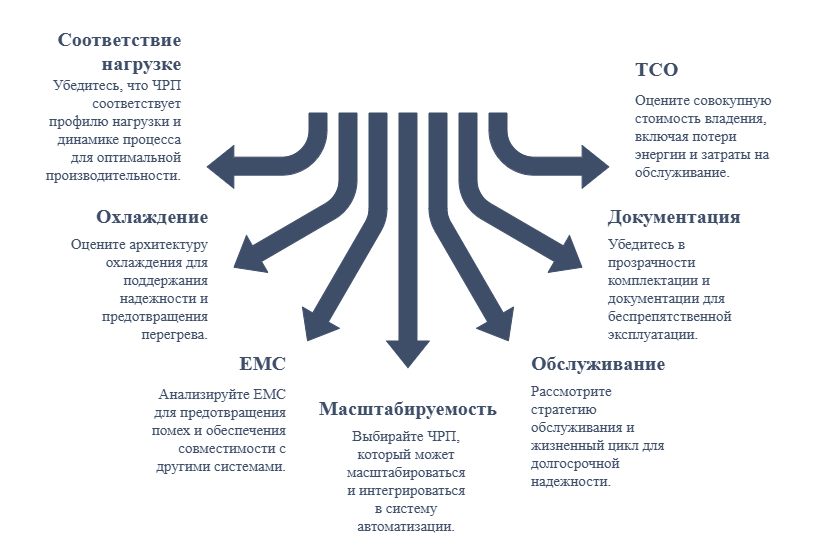

Как выбрать частотный преобразователь для промышленного проекта?

1. Соответствие профилю нагрузки и динамике процесса

Ключевой, но часто недооценённый параметр — соответствие алгоритмов управления реальному профилю нагрузки:

• постоянный момент (конвейеры, экструдеры);
• переменный момент (насосы, вентиляторы);
• ударные и циклические нагрузки;
• частые пуски и торможения.

Важно учитывать не номинальную мощность двигателя, а тепловую и динамическую модель нагрузки. Недостаточный запас по перегрузке или неправильно выбранный режим управления приводит к деградации силовых модулей и нестабильной работе.

2. Архитектура охлаждения и тепловой контур

Тепловой режим является одним из ключевых факторов надёжности ЧРП. При выборе необходимо оценивать:

• тип охлаждения (воздушное, жидкостное, выносное);
• размещение радиаторов и вентиляторов;
• возможность отвода тепла из шкафа управления;
• чувствительность к пыли, влаге и агрессивной среде.

В ряде проектов именно ограничение по отводу тепла, а не по мощности двигателя, становится определяющим фактором выбора модели.

3. Электромагнитная совместимость (EMC) и влияние на сеть

Частотный преобразователь является источником высших гармоник и электромагнитных помех. При выборе необходимо анализировать:

• уровень гармонических искажений (THDi);
• наличие встроенных или внешних EMC-фильтров;
• требования к длине моторных кабелей;
• влияние на чувствительное оборудование и сети связи.

Недостаточное внимание к EMC приводит к отказам смежных систем, ложным срабатываниям защиты и сложным для диагностики сбоям.

4. Масштабируемость и интеграция в систему автоматизации

Современный ЧРП должен рассматриваться как элемент цифровой экосистемы, а не автономное устройство. Критерии:

• поддержка промышленных Ethernet-протоколов;
• гибкость конфигурации и параметризации;
• доступ к диагностике и телеметрии;
• готовность к интеграции в MES/EMS-контуры.

Ограниченные коммуникационные возможности напрямую сказываются на прозрачности эксплуатации и усложняют масштабирование производства.

5. Стратегия обслуживания и жизненный цикл

ЧРП выбирается не на момент покупки, а на весь период эксплуатации. Важно заранее оценить:

• доступность силовых модулей и ЗИП;
• обратную совместимость поколений;
• поддержку обновлений прошивок;
• возможность ремонта на компонентном уровне.

Отсутствие понятной стратегии жизненного цикла часто превращает даже технически сильный продукт в источник операционных рисков.

6. Прозрачность комплектации и документации

Для B2B-проектов критично, чтобы состав поставки и документация были однозначны:

• чёткая спецификация опций и модулей;
• однозначные наименования;
• корректные технические описания;
• отсутствие «скрытых» зависимостей.

Именно этот критерий напрямую влияет не только на эксплуатацию, но и на корректность внешнеэкономической части проекта, включая таможенную классификацию и валютный контроль.

7. Влияние выбранной модели на совокупную стоимость владения (TCO)

Финальный критерий — не цена, а поведение ЧРП в TCO-модели:

• потери энергии на силовых модулях;
• стоимость обслуживания и простоев;
• затраты на инфраструктуру (шкафы, охлаждение, фильтры);
• риски замены или модернизации.

На практике именно совокупность этих факторов определяет экономическую целесообразность решения, а не его первоначальную стоимость.

Управление ВЭД-рисками при импорте частотных преобразователей

Импорт ЧРП — это комплексная инженерно-внешнеэкономическая задача. Практика показывает, что до 70–80% задержек и перерасхода бюджета возникают не из-за технических проблем, а на стыке инженерии и ВЭД-документации.

Ключевые ВЭД-риски

• Неверная классификация ТН ВЭД (зависит от напряжения, функций безопасности, комплектации).
• Расхождения между спецификацией и инвойсом.
• Ошибочный выбор Incoterms 2020.
• Блокировки валютных платежей.

Последствия — задержка выпуска товара, доначисление пошлин, простой оборудования и рост TCO.

Пример комплектов документов, подготовленных MERCURIX

CROSS BORDER IMPORT PROVIDING от MERCURIX

В этой зоне MERCURIX выступает не как продавец оборудования, а как эксперт по управлению ВЭД-рисками. Услуга CROSS BORDER IMPORT PROVIDING позволяет вынести внешнеэкономический контур в отдельный управляемый процесс.

• Контракт, инвойс, спецификация — единый юридический контур.
• Проверка технического описания под ТН ВЭД.
• Сопровождение валютного контроля.
• Фабричные инспекции.
• Логистика и таможенное оформление.
• Выпуск ГТД и доставка до объекта.



Как выглядит наша услуга CBIP как бизнес-процесс и почему он снижает риски ваши в ВЭД

Практическая дорожная карта закупки и импорта частотного преобразователя

Импорт частотного преобразователя — это не просто поставка электронного устройства, а комплексный проект, в котором инженерные решения напрямую влияют на внешнеэкономические, логистические и регуляторные процессы. В отличие от стандартных закупок, здесь критична синхронизация технического задания, ВЭД-документов и логистической схемы. Ошибки на ранних этапах редко проявляются сразу, но почти всегда приводят к задержкам ввода оборудования, доначислению таможенных платежей или повторному импорту.

Ниже представлена структурированная дорожная карта, позволяющая выстроить импорт частотного преобразователя как управляемый процесс, а не разовую операцию.

Шаг 1 — Подготовительный пакет заказчика (инженерный контур)

Цель этапа — сформировать техническое задание (ТЗ), которое будет одинаково корректно интерпретироваться инженерной службой, поставщиком, банком (в части валютного контроля) и таможенными органами.

Для частотных преобразователей ключевое внимание уделяется электрическим и функциональным параметрам, а не механическим характеристикам:

• номинальное и максимальное напряжение (LV/MV, 380–690 В, 3–10 кВ);
• номинальная и пиковая мощность;
• диапазон выходных частот и алгоритмы регулирования;
• тип нагрузки (постоянный или переменный момент);
• допустимые перегрузки по току и времени;
• класс защиты корпуса (IP20, IP54, IP55 и выше);
• условия эксплуатации и температурный диапазон;
• требования к EMC и гармоническим искажениям;
• поддерживаемые промышленные протоколы связи;
• требования по функциональной безопасности (например, STO).

Результатом этапа является формализованное ТЗ, пригодное для включения в спецификацию и внешнеторговый контракт без риска двусмысленной трактовки.

Шаг 2 — Коммерческое предложение и техническая верификация

На этом этапе происходит синхронизация инженерного и коммерческого контуров. Для частотных преобразователей именно здесь закладывается значительная часть будущих внешнеэкономических рисков.

Ключевые задачи этапа:

• получение коммерческого предложения с детализированной спецификацией;
• проверка состава поставки (силовой модуль, управляющая электроника, фильтры, дроссели, тормозные модули, системы охлаждения);
• проверка наличия и состава ЗИП (если предусмотрен);
• верификация соответствия всех позиций техническому заданию;
• фиксация серий, модификаций и опций;
• подтверждение сроков производства и готовности к отгрузке.

Критически важно, чтобы все технические параметры и наименования в коммерческом предложении в дальнейшем без изменений перекочевали в инвойс и спецификацию. Даже незначительные расхождения по мощности или напряжению могут привести к блокировкам валютных платежей и вопросам со стороны контролирующих органов.

Шаг 3 — Управление ВЭД-контуром (CROSS BORDER IMPORT PROVIDING)

На данном этапе инженерное решение переводится в юридически и регуляторно корректную форму. Для частотных преобразователей основная сложность заключается в их двойственной природе — это одновременно силовая электроника и устройство управления.

Задачи ВЭД-контура включают:

• подготовку и согласование внешнеторгового контракта;
• формирование согласованного пакета документов (контракт, инвойс, спецификация);
• унификацию терминологии и технических формулировок;
• предварительный подбор и верификацию кода ТН ВЭД с учётом назначения и диапазона напряжений;
• выбор оптимального базиса Incoterms 2020 (чаще всего CIP или DAP);
• подготовку документов для валютного контроля.

Привлечение профессионального провайдера услуг трансграничного импорта (например, MERCURIX) позволяет вынести ВЭД-риски в отдельный управляемый контур и не перегружать инженерную команду задачами, не связанными напрямую с эксплуатацией оборудования.

Шаг 4 — Фабричная инспекция и логистика

Несмотря на то что частотные преобразователи, как правило, не относятся к негабаритным грузам, контроль на данном этапе остаётся критически важным.

Фабричная инспекция позволяет:

• сверить фактическую конфигурацию с контрактной документацией;
• проверить маркировку и серийные номера;
• подтвердить наличие всех заявленных модулей и опций;
• зафиксировать состояние оборудования до отгрузки.

Логистический блок включает выбор оптимального маршрута, контроль упаковки (защита от влаги, вибрации, антистатические меры) и формирование полного пакета сопроводительных документов.

Шаг 5 — Таможенное оформление и доставка

Финальный этап является наиболее чувствительным с точки зрения сроков и финансовых рисков.

Ключевые действия:

• подача декларации с заранее подтверждённым кодом ТН ВЭД;
• ответы на технические запросы таможенных органов;
• подтверждение функционального назначения частотного преобразователя;
• выпуск товара;
• организация доставки до склада или объекта заказчика;
• приёмка и сверка с контрактом.

Для частотных преобразователей особенно важно, чтобы в таможенных документах корректно отражалась функция управления электродвигателем, а не обобщённое описание электронного устройства.

Следование данной дорожной карте позволяет синхронизировать инженерные, логистические и внешнеэкономические процессы, минимизировать риски задержек и регуляторных сбоев, а также превратить импорт частотного преобразователя в прогнозируемый элемент промышленного проекта с контролируемой совокупной стоимостью владения.

Частотный преобразователь — это инвестиция в энергоэффективность и устойчивость бизнеса. Но эта инвестиция теряет смысл, если внешнеэкономические риски неуправляемы. Когда ВЭД-контур закрыт профессионально, инженерная команда может сосредоточиться на главном — технологическом опережении.

Для расчёта TCO и логистической модели импорта частотных преобразователей вы можете обратиться к экспертам MERCURIX: sales@mercurix.com.ru

Материал подготовлен как практический B2B-гид для инженеров, технических руководителей и специалистов по закупкам.
