Робот под контролем: как превратить поставку в актив

Безопасная интеграция коботов в производство и роль MERCURIX в управлении ВЭД-рисками

Коллаборативный робот (кобот) — это промышленный робот со встроенной функциональностью, позволяющей работать совместно с человеком в одном пространстве в рамках одной операции. В отличие от традиционных промышленных роботов, требующих полного ограждения («клетки»), коботы спроектированы для безопасного взаимодействия с человеком без защитных барьеров.

Для российских производственных компаний, внедряющих автоматизацию, коботы становятся ключевым элементом гибкого производства, позволяющим совместить точность автоматизации с адаптивностью человеческого труда. Однако интеграция кобота — это комплексный проект, требующий не только технической проработки, но и грамотного управления внешнеэкономическими рисками при импорте.

Критический нетехнический риск при импорте коботов — ошибки на этапе внешнеэкономической деятельности: некорректная классификация по ТН ВЭД, расхождения между спецификацией и инвойсом, неверный выбор базиса поставки Incoterms 2020. Эти факторы приводят к задержкам ввода оборудования и непрогнозируемому росту совокупной стоимости владения (TCO).

Именно поэтому управление ВЭД при импорте коботов должно рассматриваться как отдельный управляемый процесс. В этой зоне трансграничный импорт-провайдер MERCURIX закрывает юридические, логистические и регуляторные риски, не вмешиваясь в инженерную часть проекта и оставляя технический контроль за заказчиком.

Рыночный контекст: почему коботы меняют производственную парадигму

Традиционные промышленные роботы требуют полного ограждения («клетки») для отделения от человека, создают высокий порог входа из-за сложности проектирования, программирования и переналадки, а любое проникновение человека в зону работы приводит к аварийной остановке. Это ограничивает их применение в гибких производственных средах, где требуется частое переключение между задачами и тесное взаимодействие человека и машины.

• Высокие капитальные затраты на ограждение, безопасность и интеграцию традиционных роботов.
• Сложность переналадки — требуется квалифицированный персонал для программирования и настройки.
• Отсутствие гибкости — робот не может адаптироваться к изменениям в производственном процессе без существенных затрат.
• Полная изоляция — человек не может работать в одной зоне с роботом, что ограничивает возможности автоматизации.
• Длительный срок окупаемости — высокая стоимость интеграции увеличивает срок возврата инвестиций.
• Ограниченная масштабируемость — сложность тиражирования решений на другие участки производства.

Коллаборативные роботы (коботы) принципиально меняют эту модель. Согласно определению ISO/TS 15066 и ГОСТ Р 60.1.2.3, кобот — это промышленный робот со встроенной функциональностью, позволяющей работать совместно с человеком в одном пространстве. Ключевое отличие: кобот может работать как в совместном режиме, так и в обычном промышленном режиме.

Конструктивные особенности коботов: безопасность в основе

Безопасность коботов обеспечивается комплексом конструктивных решений, отличающих их от традиционных промышленных роботов:

Дизайн и конструкция

• Обтекаемые формы — отсутствие острых углов и ребер, снижающих риск травмирования при контакте.
• «Трубчатая» конструкция — минимизация выступающих элементов и зон защемления.
• Легкие материалы — снижение инерции и энергии удара при столкновении.

Системы безопасности

• Контроль момента — программный контроль усилий в каждом шарнире для предотвращения травм при столкновении.
• Сенсорика — наличие встроенных или внешних силомоментных датчиков, обеспечивающих мгновенную реакцию на контакт.
• Тормозная система — обеспечивает удержание нагрузки при отключении питания, но позволяет человеку вручную переместить робота для освобождения в случае зажатия.
• Упрощённое программирование — интуитивное ПО позволяет настраивать кобота без глубоких технических знаний.

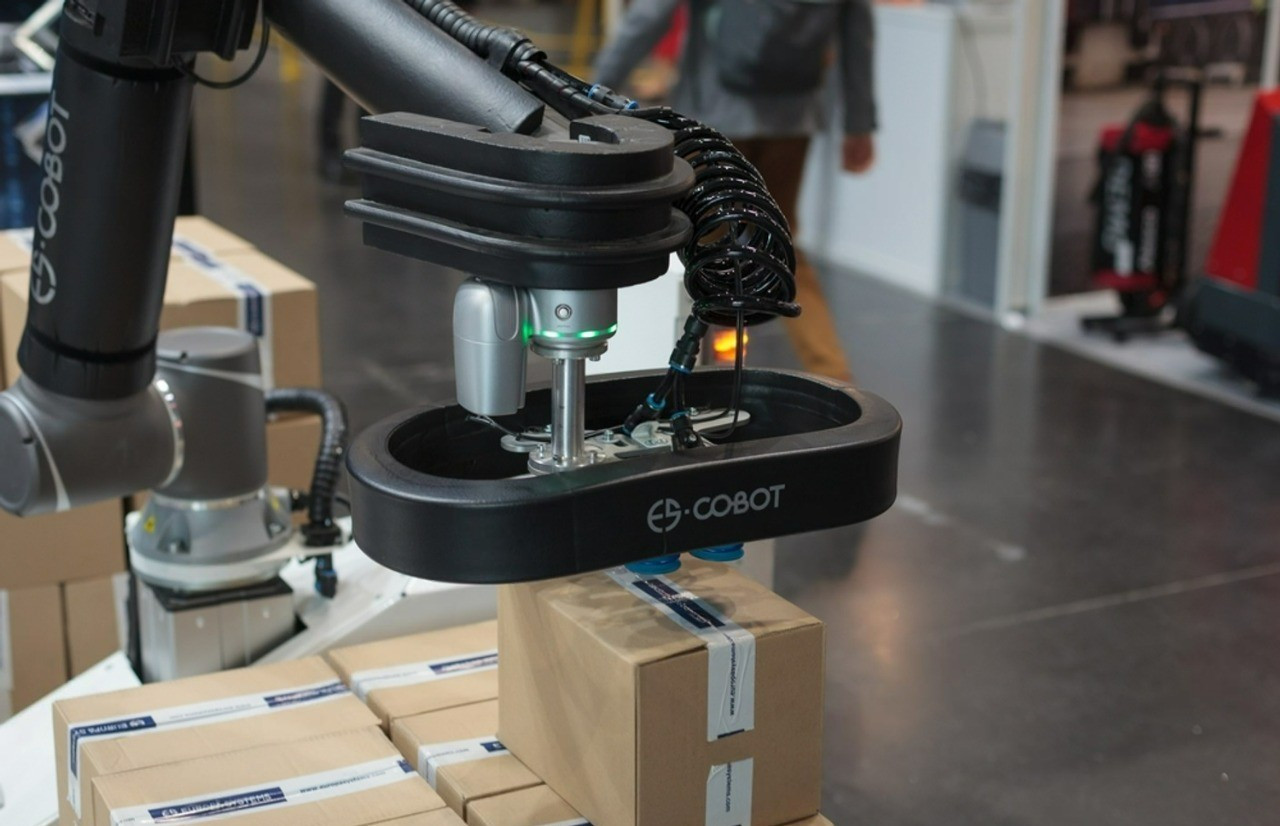

Cobot упростил процесс укладки на поддоны благодаря AMR

Четыре режима совместной работы (по ГОСТ Р 60.1.2.3-2021)

Стандарт определяет четыре режима совместной работы кобота и человека, каждый из которых имеет свои требования к безопасности и применяемости:

1. Контролируемая остановка с расчётной безопасностью

Робот останавливается (двигатели под напряжением) до входа оператора в зону. Движение автоматически возобновляется только после выхода оператора. Этот режим обеспечивает высокий уровень безопасности при минимальном влиянии на производительность.

2. Ручное управление

Оператор управляет движениями кобота напрямую (пульт или перемещение за руку/деталь) при постоянно нажатой кнопке-активаторе. Перед активацией режима робот находится в состоянии контролируемой остановки. Идеально для обучения и настройки.

3. Ограничение скорости и соблюдение защитного расстояния разделения

Робот и человек движутся одновременно. Система постоянно вычисляет расстояние между ними. Если оно становится меньше безопасного, робот переходит в режим контролируемой остановки. Чем ниже скорость робота, тем меньше требуется безопасное расстояние.

4. Ограничение мощности и силы (самый сложный режим)

Допускается как преднамеренный, так и случайный физический контакт. Система управления и конструкция робота должны гарантировать, что воздействие на человека не превышает пороговых значений (биомеханических пределов).

Типы контактов:

• Квазистатический — зажатие/придавливание части тела (требует ограничения силы).
• Кратковременный (динамический) — удар, после которого тело отскакивает (требует ограничения скорости, инерции и энергии).

Методы защиты:

• Пассивные: скругленные края, гладкие поверхности, амортизация, ограничение масс.
• Активные: ограничение силы, крутящего момента и скорости через систему управления; использование датчиков контакта.

Безопасная интеграция: оценка рисков

Интеграция кобота начинается с обязательной оценки рисков. Интегратор и пользователь должны учитывать:

• Границы совместного пространства и доступ к нему.
• Эргономику, утомляемость оператора и возможные ошибки.
• Рефлекторное поведение человека.
• Частоту и продолжительность контакта человека с роботом.
• Биомеханические ограничения (допустимый уровень силы и давления на тело человека).

Принцип снижения рисков:

• У стандартных роботов: полное отделение человека от машины.
• У коботов: снижение рисков за счёт конструкции, режимов работы и организации совместного пространства.

Терминология (ГОСТ Р 60.1.2.3-2021)

• Совместная работа: Работа робота и человека в совместном рабочем пространстве.
• Совместное рабочее пространство: Часть рабочей зоны робота, где одновременно находятся человек и робот.
• Квазистатический контакт: Зажатие тела между движущейся и неподвижной частью.
• Кратковременный контакт: Удар без зажатия.
• Защитное разделительное расстояние: Минимально допустимая дистанция между роботом и человеком.
• Модель тела: Представление человеческого тела с биомеханическими свойствами для расчётов безопасности.

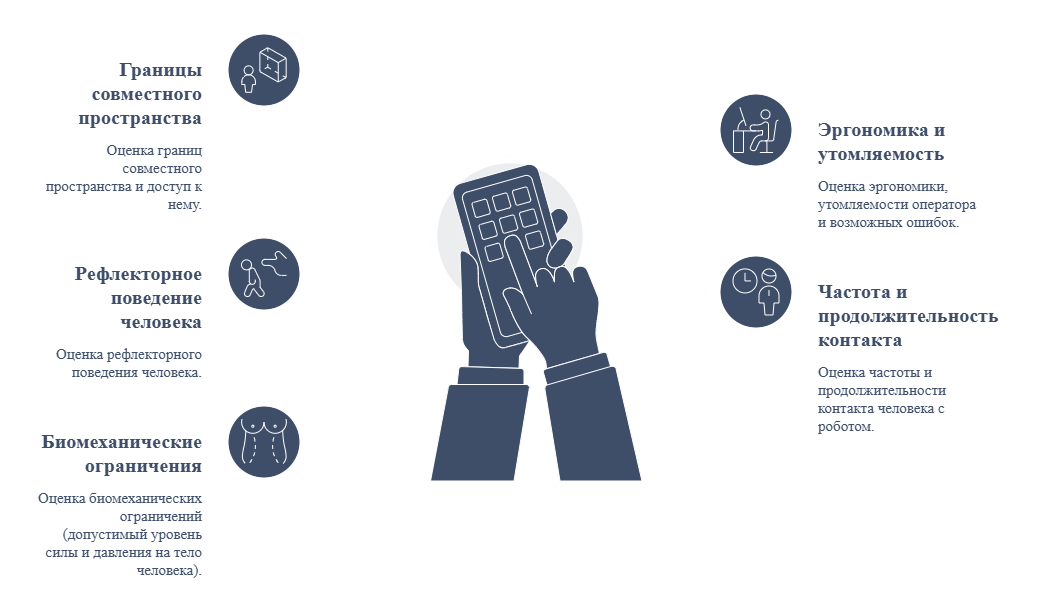

Оценка рисков при интеграции кобота

Применение коботов в производстве: ключевые преимущества

Коботы открывают новые возможности для автоматизации производственных процессов, особенно в условиях малых и средних серий:

Гибкость и быстрая переналадка

• Возможность быстрого переключения между задачами без длительной переналадки.
• Простое программирование через обучение движению (lead-through programming).
• Минимальное время переналадки при смене партии или продукта.

Безопасность совместной работы

• Работа в одной зоне с человеком без защитных ограждений.
• Мгновенная остановка при контакте с человеком.
• Снижение риска производственного травматизма.

Снижение капитальных затрат

• Отсутствие необходимости в защитных ограждениях и безопасной зоне.
• Меньшие требования к инфраструктуре производственного цеха.
• Более низкая стоимость интеграции по сравнению с традиционными роботами.

Доступность для малого и среднего бизнеса

• Низкий порог входа — не требуется команда робототехников.
• Быстрое развёртывание — от дня до нескольких недель.
• Интуитивное управление — обучение операторов за часы, а не недели.

Целевые требования при выборе кобота

Бизнес-требования

• Соответствие режимам совместной работы по ГОСТ Р 60.1.2.3.
• Гарантированный уровень безопасности для конкретного применения.
• Простота программирования и переналадки.
• Надёжность и доступность сервисной поддержки.

Технические требования

• Грузоподъёмность: соответствие массе обрабатываемых изделий и инструментов.
• Рабочий радиус: охват необходимой рабочей зоны.
• Точность позиционирования: соответствие требованиям технологического процесса.
• Тип приводов: серводвигатели для высокоточных операций.
• Интерфейсы: поддержка промышленных протоколов (Modbus, EtherCAT, PROFINET).
• Система безопасности: наличие сертифицированных функций безопасности (STO, SS1).

Управление ВЭД-рисками при импорте коботов

Импорт коллаборативных роботов — это зона повышенного риска. До 70–80% задержек возникает не из-за техники, а из-за ошибок в ВЭД-контуре.

• Некорректная классификация кобота и компонентов по ТН ВЭД.
• Расхождения между фактической комплектацией и инвойсом.
• Ошибочный выбор базиса поставки Incoterms.
• Отсутствие документации по безопасности и сертификации.
• Сложности с таможенным оформлением робототехнических компонентов.

В этой зоне CROSS BORDER IMPORT PROVIDING от MERCURIX выступает как инструмент управления рисками, а не как продажа оборудования.

Что делает MERCURIX как импорт-провайдер

• Верификация технического описания под требования ВЭД.
• Формирование корректного пакета: контракт, инвойс, спецификация.
• Подбор оптимального базиса Incoterms 2020.
• Организация логистики и экспортных документов.
• Таможенное оформление и выпуск ГТД.
• Проверка наличия необходимых сертификатов безопасности.

Как выглядит услуга CBIP как бизнес-процесс

Это позволяет инженерам и технологам сосредоточиться на выборе модели кобота и его интеграции в производство.

Практическая дорожная карта закупки кобота

Импорт кобота — это комплексный проект с чёткой этапностью и распределением ответственности между инженерным, закупочным и внешнеэкономическим контурами. Ниже приведена дорожная карта, отражающая реальную практику B2B-проектов и позволяющая минимизировать простои, кассовые разрывы и регуляторные риски.

• Определение типа операций: сварка, сборка, паллетирование, обработка, контроль качества.
• Технические параметры: грузоподъёмность (например, 5–20 кг), рабочий радиус (например, 900–1800 мм), точность позиционирования.
• Требования к безопасности: режим совместной работы, необходимые сертификаты.
• Производственные объёмы: количество циклов в час, требуемая скорость.
• Интеграция: тип системы управления, промышленные протоколы, интерфейсы с другим оборудованием.
• Анализ производственной среды: место размещения, температурный режим, электропитание.
• Бюджетные и сроковые ограничения: максимальная стоимость, желаемая дата ввода в эксплуатацию.

• Запрос коммерческих предложений (КП) у производителей и интегрированных поставщиков.
• Детальный анализ состава поставки: базовая конфигурация, опциональные модули, ПО и лицензии, ЗИП в комплекте.
• Проверка соответствия заявленных характеристик реальным задачам производства.
• Анализ сроков изготовления, логистики и пусконаладки.
• Оценка наличия сервисной поддержки и доступности ЗИП на территории РФ.
• Расчёт TCO (совокупной стоимости владения) на горизонте 5–10 лет.
• Проверка репутации поставщика и наличия референсов.

• Внешнеторговый контракт: чёткое описание предмета сделки с указанием всех технических характеристик, конфигурации, опций, программного обеспечения, ЗИП и гарантийных условий.
• Коммерческий инвойс: детальное расписание по позициям с указанием кодов ТН ВЭД и описания, синхронизированное с контрактом.
• Техническая спецификация: подробные характеристики, схемы, рабочие чертежи.
• Экспертная классификация по ТН ВЭД: определение верных кодов для кобота и каждого компонента.
• Пакет документов для банка и валютного контроля: контракт, инвойс, спецификация, сертификаты.

На этом этапе особенно важна синхронизация всех документов — инженерные характеристики, описания в контракте и инвойсе должны быть идентичны. Именно здесь формируется большинство ВЭД-рисков.

• Выбор базиса Incoterms 2020: обычно для такого оборудования оптимальны CIF или DDP.
• Фиксация ответственности за фрахт, страхование и экспортные процедуры в контракте.
• Проработка маршрута перевозки с учётом габаритов и веса оборудования.
• Выбор страховой компании и страховой суммы (обычно 110–120% стоимости).
• Согласование упаковки для международной перевозки.
• Оптимизация сроков доставки (морской транспорт — 3–6 недель, авиа — дороже, но быстрее).

• Организация независимой инспекции на заводе производителя перед отгрузкой.
• Проверка фактической комплектации: соответствие контракту, наличие всех опций.
• Сверка серийных номеров, маркировки, сертификатов безопасности и соответствия.
• Функциональные проверки: включение, проверка движения осей, система управления.
• Контроль качества упаковки для международной перевозки.
• Подготовка акта фабричной инспекции.

• Подготовка документов для электронного таможенного оформления.
• Подача электронной формы ГТД через таможенного брокера.
• Расчёт таможенных платежей (таможенная пошлина, НДС).
• Взаимодействие с таможенными органами: ответы на технические запросы.
• Подтверждение классификации и таможенной стоимости оборудования.
• Организация физического таможенного контроля при необходимости.

• Организация доставки «последней мили» со склада таможни до площадки производства.
• Подготовка производственной площадки: электроснабжение, климатический контроль.
• Контроль разгрузки и размещения оборудования, проверка целостности.
• Сверка комплектации с контрактом и спецификацией.
• Передача оборудования в пусконаладку: конфигурирование систем, калибровка.
• Обучение персонала работе с коботом и системой управления.
• Подписание акта о принятии оборудования в эксплуатацию и начало гарантийного периода.

Коллаборативный робот — это инвестиция в гибкость, безопасность и масштабируемость производства. Когда инженерные и внешнеэкономические риски разделены и управляемы, компания получает не просто оборудование, а контролируемый производственный актив.

Для расчёта TCO и проработки логистической модели импорта вы можете обратиться к экспертам MERCURIX: sales@mercurix.com.ru

Материал подготовлен как практический B2B-гид для инженеров, технических руководителей и специалистов по закупкам.
