Силовые трансформаторы для энергобезопасности промышленных объектов

Управление ВЭД-рисками при импорте через CROSS BORDER IMPORT PROVIDING от MERCURIX

В современной промышленной энергетике силовой трансформатор уже не является просто пассивным элементом инфраструктуры. Он выступает ключевым системным узлом, который определяет устойчивость технологических процессов, возможности масштабирования производства и реальную стоимость электроэнергии на протяжении всего жизненного цикла.

Современные нагрузки, вызванные частотными преобразователями, активными выпрямителями, ИБП и цифровыми системами управления, создают для трансформатора условия, далекие от «идеальной синусоиды»:

• высшие гармоники;
• динамически меняющиеся нагрузки;
• повышенные пусковые токи;
• локальные тепловые перегрузки.

Ошибочный выбор трансформатора сегодня сразу отражается на эксплуатационных показателях:

• ускоренное старение изоляции;
• рост потерь и затрат на электроэнергию;
• ограничение производственной мощности;
• аварийные простои критических линий.

Отдельный блок рисков связан с этапом закупки и поставки. Импорт силовых трансформаторов — это сложный ВЭД-процесс: крупногабаритная логистика, таможенная классификация, валютный контроль и выбор базиса Incoterms 2020. На практике до 70–80% скрытых издержек и задержек возникают именно на стыке инженерного описания и ВЭД-документации: некорректная классификация, расхождения между спецификацией и инвойсом, ошибочный выбор базиса.

В этой критической зоне MERCURIX выступает как эксперт по управлению ВЭД-рисками — CROSS BORDER IMPORT PROVIDING. Компания выстраивает поставку трансформаторов как управляемый, прогнозируемый процесс: инженеры заказчика фокусируются на расчёте и архитектуре энергосистемы, а MERCURIX берёт на себя юридические, логистические и таможенные риски, минимизируя TCO и обеспечивая своевременную и корректную поставку оборудования.

Рынок силовых трансформаторов: от типовых решений к архитектурному проектированию

За последние два десятилетия рынок силовых трансформаторов прошёл путь, аналогичный эволюции промышленного оборудования в целом: от стандартных серийных изделий — к глубоко кастомизированным энергетическим узлам.

Ключевые структурные сдвиги рынка

• Рост нелинейных нагрузок. Частотные преобразователи, ИБП и силовая электроника создают гармоники, увеличивающие потери и тепловую нагрузку на активную часть.
• Ужесточение требований по энергоэффективности. Потери холостого хода и под нагрузкой становятся предметом финансового анализа, а не просто паспортной характеристикой.
• Ограничения по размещению. Городские подстанции, внутризаводские ТП и модульные решения требуют минимизации габаритов, шума и пожарных рисков.
• Цифровизация. Трансформатор становится источником данных: температура, частичные разряды, деградация изоляции.

В результате выбор трансформатора сегодня — это архитектурное решение, затрагивающее электросеть, автоматизацию, промышленную безопасность и экономику.

Трансформаторы WindSTAR позволяют создавать новое поколение мощных морских ветряных турбин

Силовой трансформатор как «энергетический процессор» системы

С инженерной и экономической точки зрения современный силовой трансформатор — это не просто пассивное устройство преобразования напряжения. Он выступает системообразующим энергетическим процессором, который определяет весь спектр эксплуатационных, тепловых и экономических режимов промышленной или коммунальной сети.

Функционал трансформатора как системного элемента

Трансформатор решает несколько критических задач одновременно. Первая — преобразование уровня напряжения с минимальными потерями; однако это является лишь основной функцией. Параллельно трансформатор выполняет роль фильтра и стабилизатора электромагнитных режимов сети, поглощая высокочастотные помехи от частотных преобразователей, ИБП и силовой электроники. Третья критическая функция — формирование теплового режима всей подстанции или цеха; правильно подобранный трансформатор позволяет работать без перегрева изоляции даже при значительных динамических всплесках нагрузки.

Четвёртый аспект, часто упускаемый в традиционном инженерном подходе, — это экономическая роль трансформатора как регулятора долгосрочных затрат. На горизонте 20–30 лет потери холостого хода, потери под нагрузкой и необходимость дополнительного охлаждения суммируются в значительные суммы. Оптимально подобранный трансформатор экономит сотни тысяч долларов на электроэнергии, в то время как неправильно подобранный создаёт хроническое растрачивание энергии.

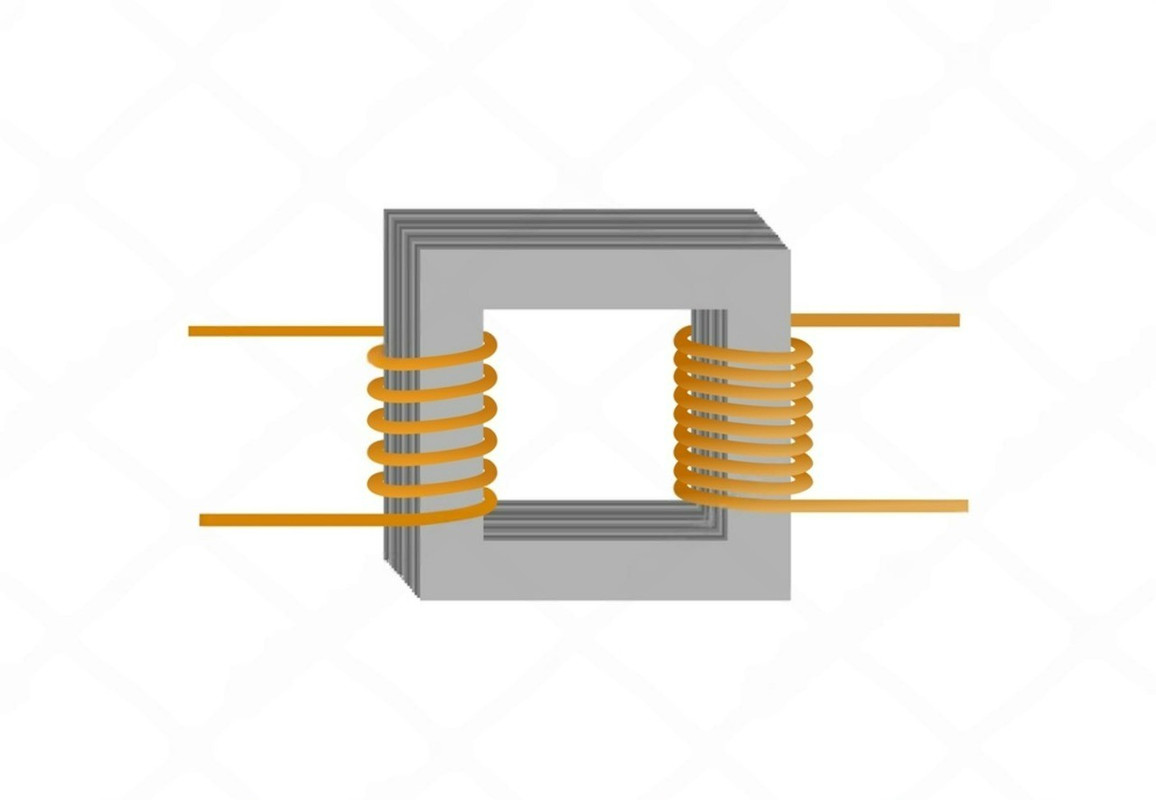

Визуализация современного силового трансформатора (3D модель)

Архитектурная роль: от электротехнического расчёта к системному проектированию

Выбор трансформатора — это не техническая процедура выбора из каталога, а архитектурное решение, которое влияет на всю энергетическую систему предприятия. Выбор мощности, схемы соединений (звезда, треугольник, зигзаг), типа охлаждения (ONAN, ONAF, OFAF), наличия РПН (регулятора под нагрузкой), выбор систем мониторинга — все эти параметры во взаимосвязи определяют стоимость энергии, надёжность сети, возможность масштабирования и рисков аварийных остановок.

Например, выбор трансформатора с ОНАФ (масляное охлаждение с принудительной циркуляцией воздуха) вместо простого ОНАН (масляное охлаждение с естественной циркуляцией) позволяет увеличить допустимую мощность на 20–30% без увеличения габаритов, но требует добавления автоматики и увеличивает стоимость. В то же время ОНАФ снижает скорость старения изоляции и позволяет работать с более высокими пиковыми нагрузками.

Адаптация к современным нелинейным нагрузкам

Одна из главных вызовов современности — это явление, которое раньше было редкостью, а теперь стало нормой: высшие гармоники. Частотные преобразователи (частотно-регулируемые приводы), источники бесперебойного питания, импульсные блоки питания и выпрямители создают в сети множество не синусоидальных компонентов — гармоники 3-го, 5-го, 7-го порядка и выше. Эти гармоники приводят к:

• Повышению потерь активной части трансформатора (обмотки и сердечник нагреваются интенсивнее);
• Ускоренному старению изоляции из-за пиков напряжения;
• Снижению эффективной мощности трансформатора (номинальная мощность подходит только для синусоидального тока);
• Резонансным явлениям между индуктивностью трансформатора и ёмкостью сети.

Современные проектные решения для работы с гармониками включают: увеличение площади сечения проводников обмотки для снижения потерь на гармониках; применение изоляционных материалов с повышенной теплостойкостью; использование трансформаторов с большей индуктивностью короткого замыкания для подавления токов короткого замыкания и гармоник; интеграция фильтров или активных компенсаторов гармоник в цепь питания.

Системный мониторинг как расширение функционала

Современные трансформаторы всё чаще оснащаются встроенными системами мониторинга и диагностики. Это значит, что трансформатор становится не только энергетическим, но и информационным узлом:

• Температурный мониторинг: непрерывное измерение температуры масла и верхнего слоя обмотки. Это позволяет определить точку насыщения тепловой характеристики и предотвратить перегрев.
• Мониторинг частичных разрядов: ранее обнаружение дефектов изоляции (внутренние трещины, влажность) задолго до выхода оборудования из строя.
• Анализ качества масла: контроль влажности, кислотности и содержания распада целлюлозы изоляции в масле.
• Определение профиля нагрузки: автоматическое регулирование РПН на основе реального режима работы сети.
• Интеграция с системами автоматизации: data logging, передача данных в SCADA, MES или облачные системы мониторинга.

Такой подход позволяет перейти от реактивного управления (ремонт после отказа) к проактивному (предиктивное обслуживание). Затраты на внедрение мониторинга окупаются за счёт сокращения аварийных простоев и удлинения срока службы оборудования.

Силовой трансформатор как элемент управления режимом сети

В современных энергетических системах трансформатор выступает активным элементом управления. Устройство РПН (регулятор под нагрузкой) позволяет автоматически изменять число витков обмотки, стабилизируя напряжение на шинах нагрузки даже при значительных колебаниях входного напряжения или изменении величины потребляемой мощности. Это критично для:

• Предприятий с нестабильным питанием от сети (сельская местность, регионы с высокой нагрузкой);
• Объектов с резкими скачками нагрузки (прокатные станы, электросварочные установки, компрессорные станции);
• Сетей с обширной географией (потери напряжения в линии требуют компенсации на подстанции).

РПН существует в двух основных конфигурациях: без возбуждения (регулятор срабатывает только при отключённом трансформаторе) и под нагрузкой (плавное, непрерывное регулирование). Второй вариант дороже, но позволяет работать без разрывов питания и экономить энергию за счёт оптимизации напряжения в реальном времени.

Экономическая модель: от паспортных характеристик к реальным затратам

Инженеры часто рассматривают трансформатор через призму паспортных потерь (холостого хода и под нагрузкой), выраженных в киловаттах. Однако реальная экономическая оценка требует расчёта совокупной стоимости владения (TCO) на весь период эксплуатации. Это включает:

• Стоимость покупки и доставки (CAPEX);
• Потери холостого хода (работают непрерывно, 24/7, круглый год);
• Потери под нагрузкой (пропорциональны квадрату тока, т.е. варьируются с нагрузкой);
• Потери на охлаждение и вспомогательное оборудование;
• Стоимость профилактического обслуживания, замены фильтров и масла;
• Потенциальные затраты на капитальный ремонт или замену в период эксплуатации;
• Стоимость утилизации в конце срока службы.

Классический пример: трансформатор мощностью 1000 кВА с потерями холостого хода 8 кВт при цене электроэнергии 0,1 USD/кВт·ч на горизонте 25 лет обойдётся в 175 тыс. USD только в потерях холостого хода. Если заказчик выбирает трансформатор с потерями 6 кВт вместо 8 кВт (затраты на покупку выше на 20 тыс. USD), но экономит 44 тыс. USD на электроэнергии, такой выбор окупается за 5 лет и экономит 24 тыс. USD за всю эксплуатацию.

Современный силовой трансформатор — это не скромный служебный элемент энергосистемы, а ключевой архитектурный узел, который определяет надёжность, гибкость, экономичность и масштабируемость всей производственной или коммунальной сети. Правильный выбор трансформатора — инвестиция в стабильность и экономическую эффективность на десятилетия.

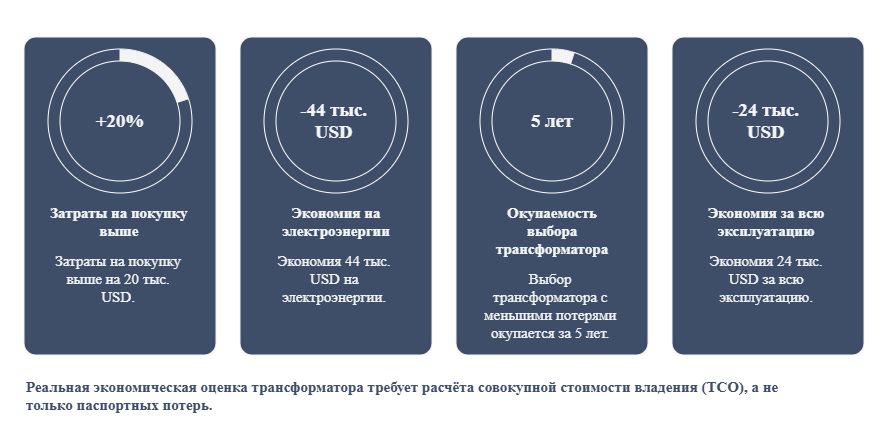

Экономическая модель трансформатора: от паспортных характеристик к реальным затратам

Целевые требования и KPI выбора силового трансформатора

Бизнес-уровень

• Снижение TCO: оптимизация потерь на горизонте 20–30 лет.
• Надёжность: минимизация вероятности аварийных простоев.
• Прогнозируемость: отсутствие скрытых эксплуатационных затрат.
• Гибкость: возможность масштабирования нагрузки.

Инженерный уровень

• точный расчёт номинальной и пиковой мощности;
• выбор схемы соединений с учётом заземления и гармоник;
• класс изоляции и допустимый перегрев;
• тип охлаждения (ONAN / ONAF / OFAF);
• интеграция мониторинга и диагностики.

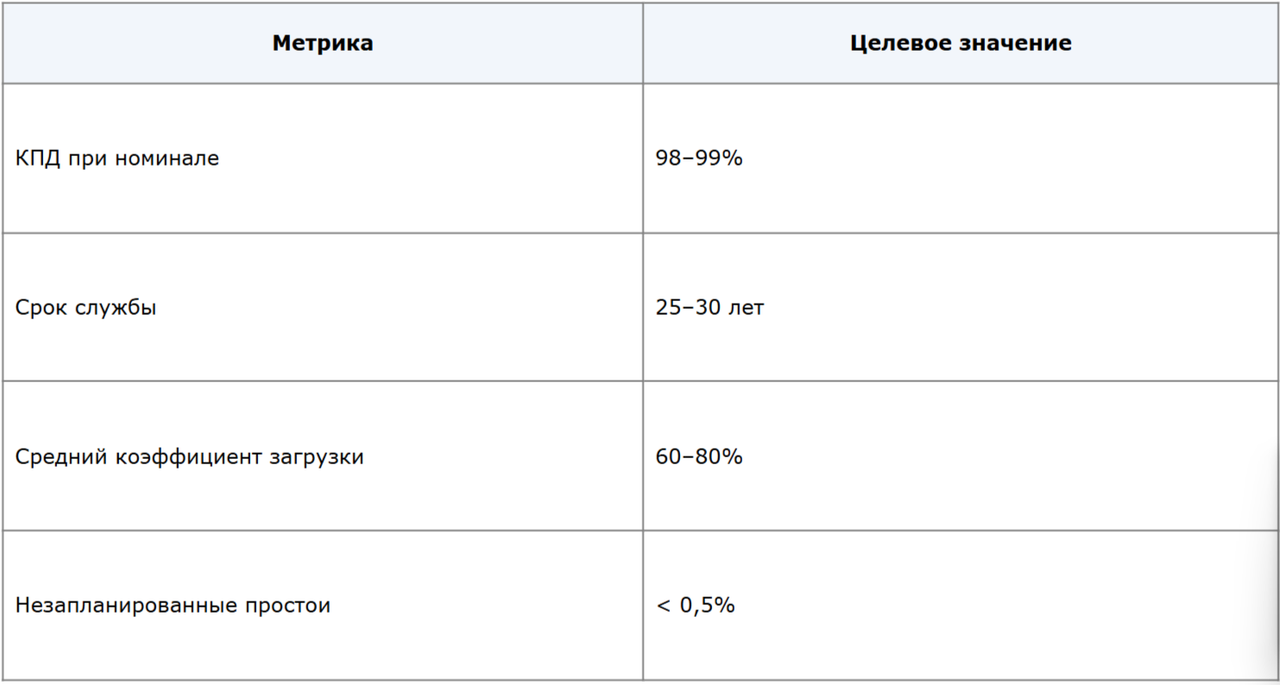

Ориентировочные KPI

Управление ВЭД-рисками при импорте силовых трансформаторов

Ключевые ВЭД-риски включают:

• Неверная классификация ТН ВЭД: ошибки в кодах для трансформатора и комплектующих могут привести к дополнительным пошлинам, штрафам и многодневным задержкам на таможне.
• Расхождения между инвойсом, контрактом и технической спецификацией: блокировки платежей и запросы валютного контроля.
• Ошибочный выбор базиса поставки (Incoterms 2020): перенос ответственности за фрахт, страхование и таможню на неподготовленного заказчика.
• Логистика ЗИП и комплектующих: отсутствие проработанной поставки критически важных запасных частей (изоляционные материалы, радиаторы, вентиляторы) приводит к простоям до нескольких месяцев.

В этой критической зоне MERCURIX выступает не как продавец оборудования, а как эксперт по управлению ВЭД-рисками — CROSS BORDER IMPORT PROVIDING. Мы выстраиваем поставку силового трансформатора как управляемый, прогнозируемый процесс, где инженеры заказчика фокусируются на проектировании и интеграции оборудования, а MERCURIX берет на себя все внешнеэкономические, юридические и логистические риски.

CROSS BORDER IMPORT PROVIDING: ключевые этапы и механика процесса

• Формирование и проверка документации: инвойс, контракт и спецификация приводятся к единым требованиям ВЭД, исключая расхождения.
• Предварительный анализ и классификация: эксперты MERCURIX сопоставляют технические характеристики трансформатора с кодами ТН ВЭД, минимизируя риск штрафов.
• Фабричные инспекции (Pre-Shipment Inspection): контроль соответствия комплектации, серийных номеров и маркировки фактическому описанию трансформатора.
• Логистика и экспортное сопровождение: выбор оптимального маршрута, оформление CMR, Packing List и экспортной декларации.
• Таможенное оформление: подача ГТД, ответы на технические запросы, подтверждение классификации и расчёт пошлин.
• Доставка до объекта заказчика: организация Last Mile Delivery с контролем разгрузки и приёмки оборудования.

Как выглядит наша услуга CBIP как бизнес-процесс и почему он снижает риски ваши в ВЭД

Такой подход позволяет инженерным службам заказчика полностью сосредоточиться на проектировании, интеграции и эксплуатации силового трансформатора, в то время как MERCURIX обеспечивает управляемый и прогнозируемый ВЭД-контур. Риски минимизированы, сроки доставки предсказуемы, а совокупная стоимость владения (TCO) оптимизирована.

Следование данной модели превращает закупку силового трансформатора из рискованной разовой операции в управляемый элемент инженерного проекта. Для получения детального расчета TCO и проработки логистической модели (услуга CROSS BORDER IMPORT PROVIDING) вы можете обратиться к экспертам MERCURIX: sales@mercurix.com.ru

Практическая дорожная карта импорта силового трансформатора

Импорт силового трансформатора — это комплексная инженерно-логистическая задача. Ниже приведена дорожная карта, которая позволяет минимизировать внешнеэкономические риски, задержки и скрытые расходы (TCO) при закупке критически важного оборудования.

Шаг 1 — Подготовительный пакет заказчика (инженерный контур)

• Профиль нагрузки: определение номинальной и пиковой мощности, оценка динамических и гармонических нагрузок.
• Условия эксплуатации: температура, влажность, загрязнённость, особенности подключения к сети.
• Резервирование и гибкость: планируемый запас мощности и возможность масштабирования под новые линии.

Шаг 2 — Коммерческое предложение и техническая верификация

• Сбор коммерческих предложений от производителей или интеграторов.
• Запрос детальной спецификации состава поставки, включая ЗИП и расходные материалы.
• Проверка соответствия ТЗ по точности, давлению и условиям эксплуатации.
• Подтверждение сроков производства и готовности к отгрузке.

Шаг 3 — Управление ВЭД-контуром (зона CROSS BORDER IMPORT PROVIDING)

• Контракт и инвойс: подготовка, проверка и согласование формулировок для соответствия требованиям валютного контроля.
• Классификация ТН ВЭД: точная экспертиза трансформатора и комплектующих для минимизации таможенных рисков.
• Выбор базиса Incoterms 2020: определение оптимальных условий поставки (CIP/DAP), закрепление зон ответственности с MERCURIX.
• Валютный контроль: корректная подготовка пакета документов для банков и контролирующих органов.

Шаг 4 — Фабричная инспекция и логистика

• Фабричная инспекция: проверка комплектации, серийных номеров, маркировки и базовых тестов (power-on). MERCURIX организует фото- и видеоотчёт.
• Упаковка и отгрузка: контроль промышленной упаковки, подготовка CMR / B/L и экспортных документов.
• Логистическая модель: проработка маршрута с учётом габаритов, массы и особенностей перевозки крупногабаритного оборудования.

Шаг 5 — Таможенное оформление и доставка

• Таможня: подача ГТД, расчёт и оплата пошлин и НДС, ответы на технические запросы ФТС — MERCURIX обеспечивает сопровождение.
• Доставка до объекта: организация «последней мили», учёт особенностей разгрузки и монтажа.
• Приёмка: сверка комплектации и серийных номеров с контрактом, подписание актов.

Архитектура долгосрочной устойчивости

Силовой трансформатор — это инвестиция на десятилетия. Её эффективность определяется не только электрическими параметрами, но и тем, насколько управляемым был путь от завода до точки ввода в эксплуатацию.

Когда ВЭД-контур выстроен профессионально, инженерные решения реализуются без компромиссов, а энергосистема работает в расчётном режиме весь срок службы.

Для проработки конфигурации и расчёта логистической модели обратитесь к экспертам MERCURIX: sales@mercurix.com.ru

Материал подготовлен как экспертный B2B-гид для инженеров, главных энергетиков и технических руководителей.
