Связь без помех: как ВОЛС работают в тяжёлой промышленной среде

Трансграничный импорт ВОЛС и услуга CROSS BORDER IMPORT PROVIDING

Волоконно-оптические системы связи сегодня являются критической инженерной инфраструктурой для промышленных объектов — от автоматизированных производственных линий и распределённых энергетических установок до высокоточных измерительных и защитных комплексов. В условиях роста мощности силового оборудования, усложнения архитектуры автоматизации и увеличения плотности электроники на площадках требования к устойчивости и предсказуемости каналов передачи данных выходят на первый план.

В отличие от офисных и телекоммуникационных сетей, промышленная связь эксплуатируется в агрессивной среде: рядом с преобразователями частоты, силовыми шинами, трансформаторами, генераторами и высоковольтными установками. Здесь даже кратковременный сбой передачи данных может привести не просто к потере пакетов, а к остановке технологического процесса, некорректной работе систем защиты или искажению измерений.

Именно поэтому оптическое волокно — одномодовое, многомодовое или полимерное (POF) — становится стандартом для критически важных промышленных линий связи. Его физические свойства обеспечивают полную невосприимчивость к электромагнитным помехам, надёжную гальваническую развязку и стабильную передачу данных на протяжении всего жизненного цикла оборудования.

Однако на практике эффективность внедрения волоконно-оптических систем определяется не только правильным выбором типа волокна, активных компонентов и топологии сети. Существенную роль играет корректность закупки и трансграничной поставки оборудования: от точности технических формулировок в спецификациях до выбора условий поставки, валютного контроля и таможенного оформления.

Ошибки на этом этапе — расхождения между инвойсом и спецификацией, некорректная классификация оборудования, неверный выбор базиса Incoterms 2020 — приводят к задержкам, блокировкам платежей и росту непредсказуемых издержек. Именно поэтому управление внешнеэкономической деятельностью при импорте промышленного оптоволоконного оборудования должно рассматриваться как отдельный, управляемый процесс. В этой зоне практическую ценность для B2B-заказчика представляет услуга CROSS BORDER IMPORT PROVIDING, реализуемая трансграничным импорт-провайдером MERCURIX.

Основы промышленной оптоволоконной связи

Контекст и вызовы рынка промышленных волоконно-оптических систем

Рынок промышленных ВОЛС смещается от простой передачи данных к построению устойчивых, распределённых и отказоустойчивых систем связи, рассчитанных на десятилетия эксплуатации.

Ключевые вызовы:

• Экстремально высокий уровень электромагнитных помех.
• Разность потенциалов и сложные схемы заземления.
• Рост доли распределённых объектов и удалённых узлов.
• Жёсткие требования к непрерывности и задержкам передачи данных.
• Необходимость долгосрочной поддержки оборудования и ЗИП.

На этом фоне оптическое волокно, особенно POF, часто является единственно возможным решением для обеспечения стабильной и безопасной связи.

Coherent | SmartQD - Мониторинг технологических процессов с помощью интеллектуальных оптоволоконных кабелей

Почему оптическое волокно — базовая технология для промышленности

Оптическое волокно — это не просто средство передачи данных, а инженерное решение для критически важной инфраструктуры, обеспечивающее уровень надёжности и стабильности, который невозможно достичь электрическими линиями связи.

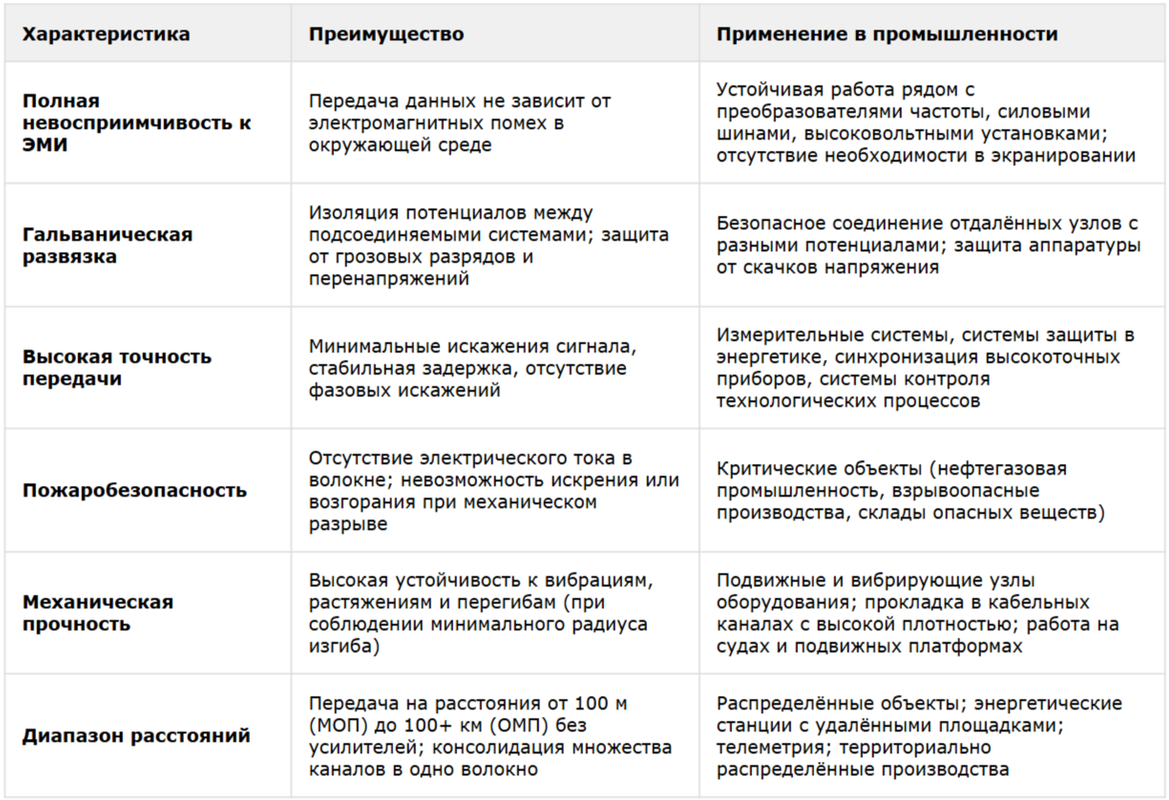

Физические и функциональные преимущества оптического волокна:

Типы волокна для различных промышленных сценариев:

• Одномодовое волокно (SM, Single-Mode): оптимально для дальних дистанций (10–100+ км), требует лазерных источников; используется в энергетических сетях, магистральных линиях, системах оптической защиты в РУ.
• Многомодовое волокно (MM, Multi-Mode): для средних расстояний (до 2–3 км), более простая архитектура приёмопередатчиков, толерантно к ошибкам выравнивания; применяется в локальных сетях цехов и площадок.
• Полимерное оптическое волокно (POF): максимальная стойкость к вибрациям и перегибам, простота монтажа; идеально для агрессивных сред, высокотемпературных сценариев, мобильных установок.

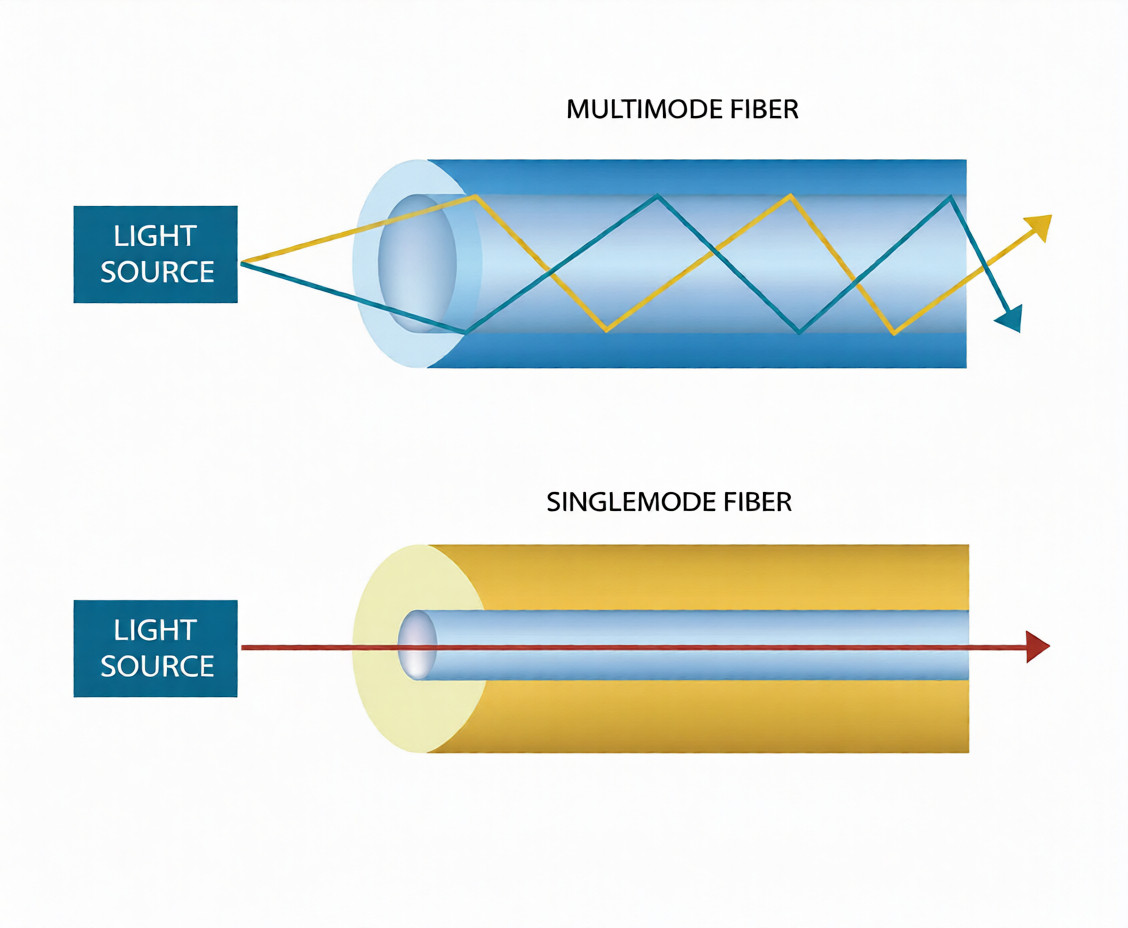

Многомодовое и одномодовое волокно, вектор

Целевые требования и KPI при выборе промышленных ВОЛС

Бизнес-требования

• Прогнозируемость затрат на всём жизненном цикле.
• Минимизация простоев критических систем.
• Масштабируемость и готовность к модернизации.

Технические требования

• Тип волокна (SM / MM / POF) в зависимости от длины и среды.
• Расширенный температурный диапазон.
• Совместимость с промышленными протоколами.
• Механическая и вибрационная устойчивость.

KPI внедрения

• Uptime > 99,9%.
• Отсутствие деградации сигнала в ЭМИ-среде.
• Нулевое количество отказов, связанных с заземлением.

Основные области применения

• Автоматизация и робототехника.
• Традиционная и альтернативная энергетика.
• Оптическая дуговая защита в КРУ.
• Высокоточные измерительные комплексы.
• Специализированные и изолированные системы.

Управление ВЭД-рисками при импорте оптоволоконных систем

Импорт промышленного оптоволоконного оборудования — это сочетание инженерной и внешнеэкономической задач. На практике до 70–80% задержек и внеплановых затрат возникают не из-за технических характеристик оборудования, а на стыке инженерных описаний и ВЭД-документации. Любое расхождение между тем, как система описана инженером, и тем, как она зафиксирована в контракте, инвойсе и спецификации, автоматически формирует ВЭД-риск.

Пример комплектов документов, подготовленных MERCURIX

Типичные последствия ошибок ВЭД при импорте оптоволоконных систем:

• Задержка таможенного оформления: 5–14 дней из-за уточнения классификации, требований к назначению оборудования или спецификации компонентов.
• Переклассификация ТН ВЭД: увеличение пошлин и НДС на 15–40% от стоимости оборудования при неверной классификации волокна, трансиверов или усилителей.
• Блокировка валютных платежей: несоответствие инвойса или спецификации требованиям валютного контроля ЦБ РФ.
• Срыв сроков введения в эксплуатацию: простой критической инфраструктуры (энергосистемы, система управления, измерения) приводит к потере производственных объёмов или нарушению сроков контрактов.
• Проблемы с ЗИП: отсутствие выстроенной схемы регулярного импорта запасных компонентов (кассет оптического волокна, трансиверов, усилителей) приводит к деградации системы на 20–50% за 3–5 лет эксплуатации.

Ключевые ВЭД-риски при импорте оптоволоконного оборудования:

• Некорректная классификация ТН ВЭД.
  Оптическое волокно, трансивёры, усилители, мультиплексеры и защитное оборудование классифицируются по разным кодам в зависимости от конструкции и назначения (9001, 8517, 9030). Ошибка классификации приводит к переплате пошлин на 15–40% от стоимости.
• Расхождения технического описания в документах.
  Спецификация, инвойс и таможенная декларация используют разные описания типа волокна, производителя, параметров передачи. Таможня требует уточнения, что приводит к задержке на 5–14 дней.
• Неверный выбор Incoterms 2020.
  Оптоволоконное оборудование требует специальной упаковки и обращения. При выборе неоптимального базиса (FOB вместо CIP/DAP) риск повреждения волокна во время транспортировки распределяется некорректно.
• Отсутствие схемы регулярного импорта компонентов.
  ЗИП (кассеты волокна, трансивёры, фильтры, коннекторы) требуют чёткого графика и классификации. Импровизированная закупка приводит к простоям системы.
• Требования стандартизации и сертификации.
  Оборудование должно соответствовать российским стандартам (ГОСТ на оптическое волокно, требования на передачу данных в промышленности). Отсутствие такой проверки перед импортом приводит к блокировке ввода.

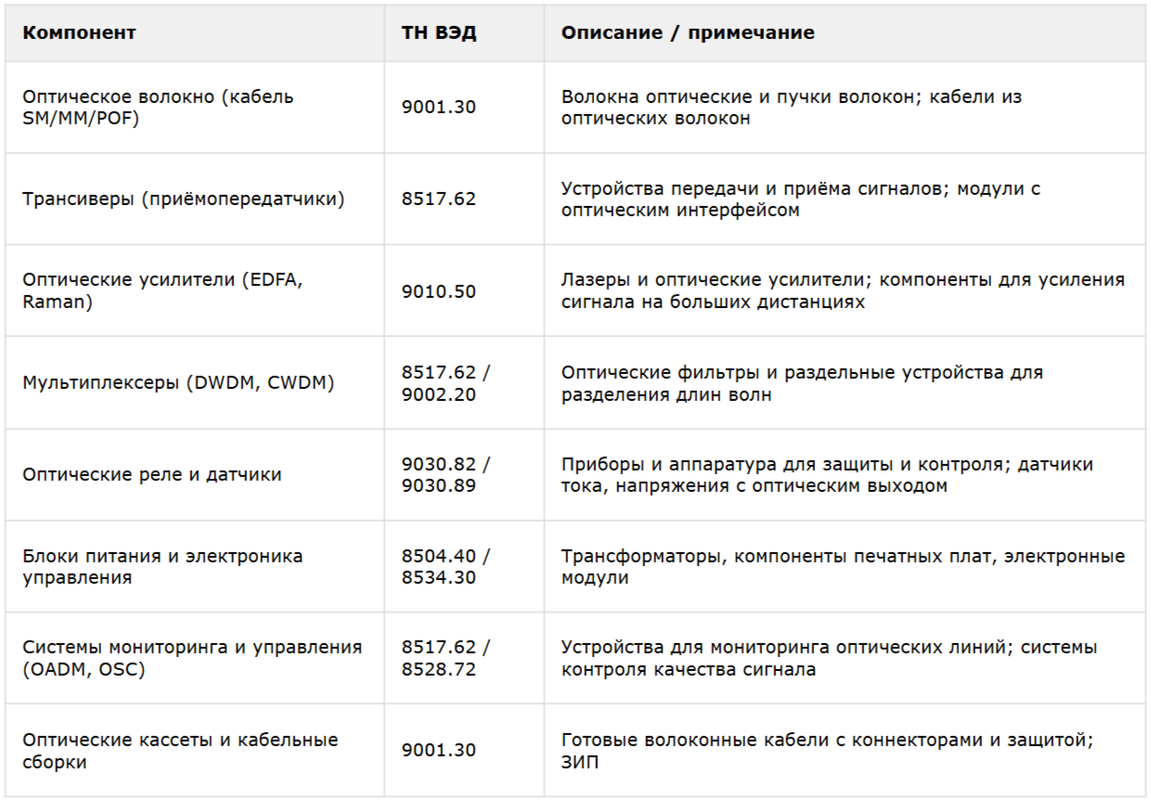

Типичные коды ТН ВЭД для оптоволоконного оборудования:

Важно: Коды требуют уточнения в зависимости от конструкции оборудования, конфигурации волокна (SM/MM/POF), архитектуры системы (point-to-point, линейная, кольцевая) и наличия встроенных функций (усиление, мультиплексирование, защита). Перед импортом необходимо провести экспертную классификацию с учётом технических спецификаций производителя и консультацией таможенного брокера.

CROSS BORDER IMPORT PROVIDING: как MERCURIX управляет импортом

Услуга CROSS BORDER IMPORT PROVIDING от MERCURIX выстраивает импорт промышленного оборудования как прозрачный и управляемый бизнес-процесс, отделяя инженерную ответственность заказчика от внешнеэкономических рисков.

• Контрактный контур: подготовка и унификация контракта, инвойса и спецификации.
• Классификация оборудования: корректный подбор ТН ВЭД с учётом технических параметров.
• Incoterms 2020: рекомендация оптимального базиса поставки.
• Логистика: организация международной перевозки и экспортного сопровождения.
• Таможенное оформление: подача ГТД и взаимодействие с ФТС.

MERCURIX не участвует в проектировании или монтаже ВОЛС, но обеспечивает юридически чистый и прогнозируемый импорт, позволяя техническим командам сосредоточиться на архитектуре и эксплуатации системы.

Как выглядит наша услуга CBIP как бизнес-процесс и почему он снижает риски ваши в ВЭД

Практическая дорожная карта закупки и импорта

Шаг 1 — Формирование инженерного ТЗ и архитектуры

• Определение параметров связи: тип волокна (SM/MM/POF), длины линий, требуемая пропускная способность, требования к максимальной задержке (latency).
• Анализ условий эксплуатации: температурный диапазон, уровень электромагнитных помех, требования по гальванической развязке, вибрационные нагрузки, наличие взрывоопасной среды.
• Выбор архитектуры системы: топология (point-to-point, линейная, кольцевая, звезда), требования к отказоустойчивости (redundancy), необходимость мониторинга и управления (OADM, OSC).
• Требования к интеграции: протоколы связи (Ethernet, Profibus, Modbus, специальные промышленные стандарты), интерфейсы с системами управления (SCADA, MES, защиты).
• Расчёт бюджета оптической мощности: определение требуемых уровней сигнала, необходимость усилителей (EDFA) или регенераторов для больших расстояний.

Шаг 2 — Поиск поставщика и техническая верификация

• Запрос детальных спецификаций: характеристики волокна (длина волны, затухание, дисперсия), параметры трансиверов (чувствительность, динамический диапазон), всех компонентов системы.
• Проверка совместимости: убедитесь, что трансивёры, коннекторы, типы волокна совместимы между собой; совместимость с существующей инфраструктурой на объекте.
• Оценка жизненного цикла и ЗИП: наличие запасных кассет волокна, трансиверов, оптических фильтров, коннекторов; доступность обновлений и расширения системы в будущем.
• Сертификаты и соответствие стандартам: проверка наличия сертификатов по ГОСТ на оптическое волокно и качество; соответствие требованиям по пожаробезопасности (для взрывоопасных объектов); соответствие международным стандартам (IEC 61300 на оптические компоненты).
• Требования к упаковке и доставке: оговорите специальные требования к упаковке оптического оборудования (амортизация, защита от влаги и пыли, защита от механических повреждений при транспортировке).

Шаг 3 — Формирование ВЭД-контура с MERCURIX

• Подготовка внешнеторгового контракта: чёткое техническое описание каждого компонента (волокна, трансиверов, усилителей), артикулы производителя, серийные номера, условия приёмки (тестирование на объекте, проверка оптических параметров).
• Классификация по ТН ВЭД: корректная классификация каждого компонента системы (волокно 9001.30, трансивёры 8517.62, усилители 9010.50, реле и датчики 9030.82/89, элементы управления 8504.40/8534.30) с обоснованием кодов.
• Согласование спецификации: гарантия, что спецификация в контракте и инвойсе абсолютно идентичны; единая нумерация и описание всех компонентов.
• Выбор Incoterms 2020: рекомендуется CIP или DAP, чтобы риск повреждения оптического оборудования при транспортировке лежал на поставщике; согласование требований по страхованию груза.
• Валютное сопровождение: оформление документов для валютного контроля ЦБ РФ, согласование схемы платежа (предоплата, аккредитив, отсрочка).

Шаг 4 — Логистика, инспекция и контроль качества

• Организация перевозки: выбор маршрута (авиа для срочных поставок, море для объёмных), согласование условий упаковки, страховка груза с учётом хрупкости оптики.
• Контроль на фабрике перед отгрузкой: проверка комплектации (все ли компоненты в заказе), внешний осмотр упаковки, визуальная проверка волокна на целостность, проверка наличия документации и сертификатов.
• Фабричное тестирование (рекомендуется): проверка оптических параметров волокна (затухание, дисперсия, OTDR-измерение), функциональный тест трансиверов (передача и приём сигнала), проверка системы управления (если есть).
• Подготовка логистического пакета: формирование Packing List с детальной спецификацией каждого компонента, коммерческого инвойса, техпаспортов и сертификатов качества, страховки груза.
• Фотофиксация: документирование упаковки и состояния оборудования на фото/видео для последующих претензий в случае повреждения.

Шаг 5 — Таможенное оформление, доставка и приёмка

• Таможенное оформление: подача ГТД с правильной классификацией по ТН ВЭД, расчёт пошлин и НДС, взаимодействие с таможней при возможных уточнениях или досмотрах.
• Last Mile Delivery: организация доставки от пункта таможенного оформления до объекта заказчика, обеспечение сохранности оптического оборудования (избежать тряски, температурных скачков).
• Приёмка на объекте: проверка целостности упаковки и оборудования, сравнение с Packing List по количеству и артикулам, фотофиксация состояния, формирование акта приёмки.
• Оптическое тестирование на объекте: проверка целостности волокна OTDR-рефлектометром, измерение затухания на всех участках, тест трансиверов в реальной топологии, проверка систем мониторинга и управления.
• Документальное закрытие: передача полного комплекта документов заказчику (ГТД, счета, сертификаты, техпаспорта, акты приёмки, гарантийные талоны), закрывающие документы за услуги MERCURIX.
• Запуск схемы регулярного импорта ЗИП: согласование графика поставок запасных компонентов (волокна, трансиверов, фильтров, коннекторов), мониторинг эффективности системы на первых месяцах эксплуатации.

Практическое руководство для закупщика

Зафиксируйте инженерные требования, проверьте ВЭД-документы и запросите предварительный расчёт логистики. Это позволит снизить риски ещё до подписания контракта.

Следование данной модели позволяет превратить импорт оптоволоконного оборудования из разовой операции в прогнозируемый элемент стратегии. Для проработки ВЭД-логистики, расчета полного TCO и согласования схемы регулярного импорта запасных компонентов в рамках услуги CROSS BORDER IMPORT PROVIDING вы можете обратиться к экспертам MERCURIX: sales@mercurix.com.ru

Материал подготовлен как практический B2B-гид для инженеров, технических руководителей и специалистов по закупкам.
