Выбор детектора неполадок: руководство, которое экономит бюджет

Реальная задача инженера — не найти «универсальный» детектор, а подобрать инструмент под конкретный механизм

В этой статье речь пойдёт не просто о покупке прибора, а о стратегической инвестиции, которая напрямую влияет на операционную эффективность, соблюдение стандартов и, в конечном итоге, на безопасность эксплуатации. Правильно подобранный детектор неполадок (дефектоскоп) — это не «универсальный солдат», а высокоточный инструмент, адаптированный под специфику материала, геометрию детали и потенциальные механизмы повреждений.

Выбор детектора неполадок редко бывает простым. На бумаге многие приборы выглядят одинаково, но в реальной работе именно нюансы — тип материала (например, мелкозернистая сталь, титановый сплав или композит), геометрия детали (сварные швы сложной конфигурации, тонкостенные трубы) и механизм возможных повреждений (коррозия, усталостные трещины, расслоения) — определяют, сработает оборудование эффективно или превратит контроль в формальность. Инженер должен глубоко понимать физику процесса, чтобы избежать ложных срабатываний или, что хуже, пропуска критических дефектов.

Практика показывает: универсального дефектоскопа не существует. Инженеру приходится балансировать между задачами производства, требованиями отраслевых стандартов (ГОСТ, ASME, API) и ограничениями бюджета. Более того, если прибор нужно закупать за рубежом, к техническим вопросам добавляются сложные трансграничные аспекты: валютный контроль, поиск проверенного поставщика, фабричные инспекции и корректное оформление полного пакета документов. Эти нетехнические вызовы часто становятся основным препятствием на пути к получению нужного оборудования.

Контекст и вызовы рынка: дефицит оборудования, новые стандарты и усложнение материалов

Промышленная индустрия неразрушающего контроля (НК) переживает период стремительного усложнения требований, что ставит перед инженерами новые, более высокие планки. Эти вызовы требуют не только более совершенного оборудования, но и пересмотра подходов к его закупке и внедрению:

• Рост использования сложных материалов — внедрение в производство титановых сплавов, многослойных композиционных панелей, а также применение новых технологий, таких как сварка трением с перемешиванием (FSW) и 3D-печать, требует от дефектоскопов способности работать с высокой степенью рассеяния сигнала и сложной внутренней структурой.
• Ужесточение отраслевых стандартов — регуляторные требования, такие как ГОСТ Р 55724, EN ISO 17640, ASME BPVC и API, постоянно обновляются, требуя от оборудования более высокой точности, архивации данных и обязательной прослеживаемости результатов контроля.
• Переход к цифровому уровню контроля — современные системы требуют не просто вывода результата, а полного протокола, включающего архивацию сигналов A/B/C-сканов, а также бесшовную интеграцию данных в корпоративные базы данных и системы управления качеством.
• Дефицит квалифицированного персонала — нехватка опытных операторов и инженеров-дефектоскопистов вынуждает предприятия переходить на полуавтоматические и автоматизированные системы, такие как ФАР (фазированные антенные решётки), которые минимизируют влияние человеческого фактора и упрощают процесс диагностики.
• Импорт стал сложнее — геополитические и экономические факторы усложнили трансграничные поставки. Теперь критически важны не только технические характеристики, но и юридическая чистота сделки: строгое соблюдение валютного контроля, логистические ограничения и необходимость корректного оформления грузовой таможенной декларации (ГТД).

В этом контексте предприятиям нужны не просто многофункциональные и надёжные дефектоскопы, но и гарантия их юридически безопасной и предсказуемой поставки, особенно при работе с зарубежными производителями.

Целевые требования и KPI при выборе дефектоскопа

Ключевые технические требования

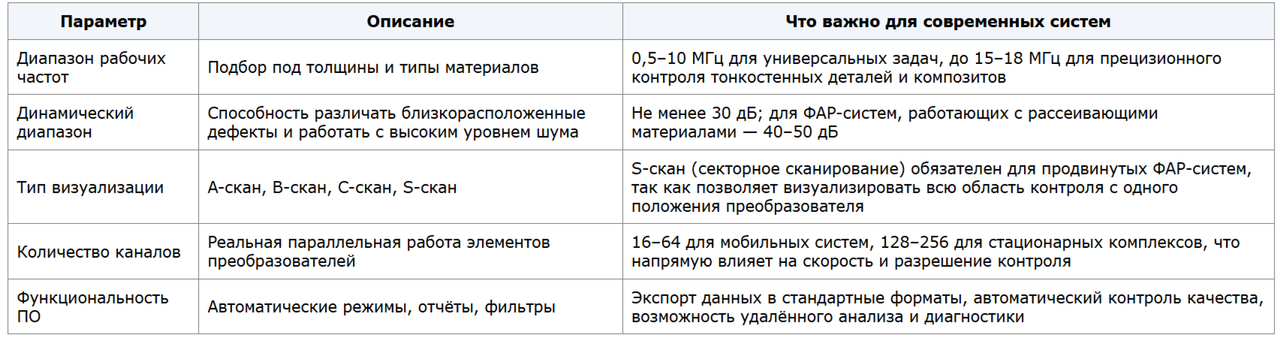

Выбор дефектоскопа начинается с детального анализа технических параметров, которые должны соответствовать задачам контроля и особенностям материалов. Современные системы должны обладать следующими характеристиками:

Бизнес-ориентированные KPI

Помимо технических характеристик, внедрение нового дефектоскопа должно быть оправдано экономически. Ключевые показатели эффективности (KPI), которые следует учитывать:

• Снижение времени контроля на единицу детали — при переходе на автоматизированные системы, такие как ФАР, сокращение времени контроля может достигать 40–70%, что критически важно для высокоскоростных производственных линий.
• Повышение вероятности обнаружения (POD) — это один из самых критичных показателей, особенно для контроля сварных швов и ответственных конструкций. Более высокий POD снижает риск эксплуатации дефектных изделий.
• Сокращение дискардов и ложных браков — уменьшение количества деталей, ошибочно отбракованных из-за неточности или неправильной настройки оборудования, напрямую экономит средства предприятия.
• Снижение нагрузки на персонал — автоматизация процессов диагностики и формирования отчётов позволяет перераспределить ресурсы и снизить утомляемость операторов.

Концепция решения: что представляет собой современный дефектоскоп

Современный ультразвуковой комплекс — это не просто измерительный прибор, а сложная интегрированная система, представляющая собой связку высокоточной механики, электроники, специализированного программного обеспечения и отработанных методик контроля. Основные компоненты, работающие в синергии:

1. Электронный блок дефектоскопа — ядро системы, отвечающее за генерацию ультразвуковых импульсов, высокоскоростной приём отражённых сигналов и их первичную цифровую обработку.
2. Преобразователи — включают как традиционные одноэлементные датчики, так и современные многоэлементные системы (ФАР), позволяющие электронно управлять лучом и фокусировкой.
3. ПО оператора — ключевой элемент для визуализации данных (S-сканы, C-сканы), построения 3D-моделей дефектов, автоматического формирования протоколов и интеграции с внешними системами.
4. Механизированные сканеры (опционально) — используются для обеспечения высокой повторяемости и точности позиционирования преобразователей при контроле протяжённых объектов, таких как сварные швы, трубы или крупногабаритные корпуса.

Именно ФАР-системы, позволяющие электронно менять угол ввода, фокусное расстояние и глубину сканирования без физического перемещения датчика, стали «швейцарским ножом» современного неразрушающего контроля, обеспечивая беспрецедентную скорость и детализацию.

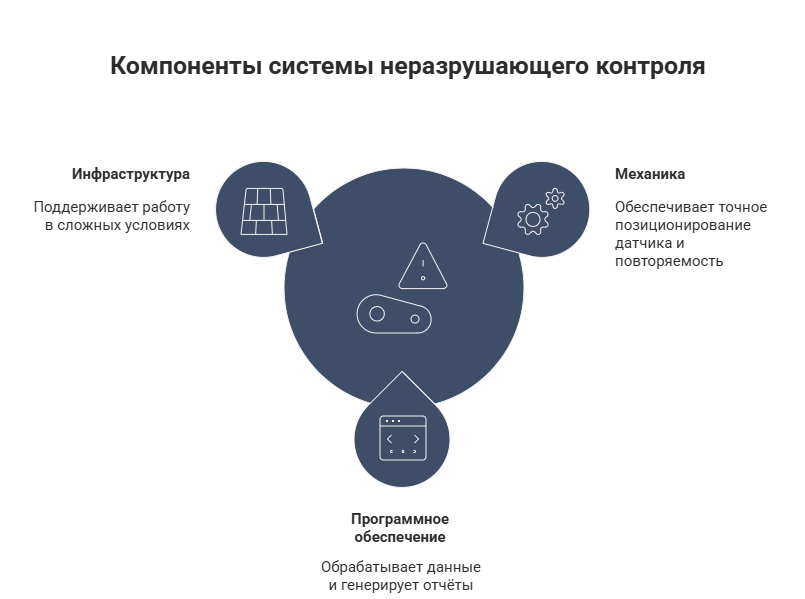

Компоненты системы (расширенный обзор)

Механика: сканеры, направляющие, крепления

Качество контроля напрямую зависит от точности позиционирования датчика. Современная механика обеспечивает:

• Высокоточная привязка к геометрии: использование магнитных гусениц, цепных приводов и специализированных креплений для точного следования по сварному шву или криволинейной поверхности.
• Многодатчиковый контроль: возможность одновременного ведения двух и более преобразователей (например, для контроля корня и облицовки шва), что сокращает время инспекции вдвое.
• Повторяемость и стабильность: механизированные системы гарантируют, что каждый проход будет выполнен с одинаковой скоростью и углом, что критически важно для сравнения результатов во времени.

ПО и автоматика

Программное обеспечение — это «мозг» системы, который превращает сырые данные в понятную инженеру картину дефектов. Ключевые функции:

• Продвинутый анализ сигналов: модули для обработки и визуализации A/B/C/S-сканов, позволяющие точно локализовать и классифицировать дефекты.
• Фильтрация и обработка: набор цифровых фильтров для повышения отношения сигнал/шум, что особенно важно при работе с крупнозернистыми материалами.
• Автоматическое построение отчётов: генерация отчётов, полностью соответствующих требованиям стандартов (EN ISO, ASME, API), с автоматическим включением всех параметров контроля и данных калибровки.
• Интеграция: возможность экспорта данных в корпоративные системы качества (ERP, MES) для централизованного хранения и анализа.

Инфраструктура и условия эксплуатации

Оборудование НК часто используется в сложных полевых или цеховых условиях. Инфраструктурные требования включают:

• Устойчивость к окружающей среде: широкий температурный диапазон (обычно от –10 до +45 °C), высокая степень влагозащиты (IP65/67) для работы в условиях повышенной влажности или запылённости.
• Автономность: наличие встроенного аккумулятора или возможность питания от 12–24 В для мобильных систем, работающих вдали от стационарных источников.
• Надёжность компонентов: использование стойких к износу кабелей, разъёмов и датчиков, способных выдерживать механические нагрузки и агрессивные среды.

Прокачка закупки и трансграничной поставки — место MERCURIX

Закупка высокотехнологичного дефектоскопа — это не только техническая, но и сложная юридико-логистическая задача, особенно если оборудование приобретается за рубежом. В условиях санкционных рисков, ужесточения валютного контроля и логистических ограничений критически важен партнёр, который берёт на себя весь трансграничный блок работ. Именно здесь вступает в игру MERCURIX, выступая как трансграничный импорт-провайдер: не только находит оборудование, но и настраивает корректный ВЭД для сделки.

• Проверка поставщиков и фабричные инспекции — минимизация риска несоответствия спецификациям, контроль качества и комплектации на заводе-изготовителе.
• Подготовка полного пакета документов — обеспечение юридической чистоты сделки, корректное оформление инвойсов, контрактов и спецификаций для беспрепятственного прохождения валютного контроля.
• Организация логистики — от склада поставщика до объекта заказчика, включая сложную международную доставку и Last mile delivery (доставка «последней мили»).
• Сопровождение ВЭД-процессов — таможенное оформление, классификация ТН ВЭД и подача грузовой таможенной декларации (ГТД), а также полное соблюдение требований валютного контроля.

Практическая дорожная карта получения оборудования

Процесс закупки и получения высокотехнологичного оборудования можно разделить на семь ключевых этапов, где часть технической работы остаётся за инженером, а всю сложность трансграничных операций берёт на себя импорт-провайдер:



• Шаг 1. Формирование технического задания (ТЗ)

  • Действие покупателя: Сбор требований, характеристик и параметров оборудования

  • Ответственный / услуги MERCURIX: Консультация по оптимальным характеристикам и выбору производителя

• Шаг 2. Получение коммерческих условий и расчёт TCO

  • Действие покупателя: Согласование условий поставки и бюджетного расчёта

  • Ответственный / услуги MERCURIX: Подбор проверенного поставщика, расчёт полной стоимости владения (TCO) с учётом логистики и таможни

• Шаг 3. Открытие валютного счёта и платёж

  • Действие покупателя: Открытие счёта в банке, проведение платежа

  • Ответственный / услуги MERCURIX: Подготовка юридически выверенного инвойса, контракта и спецификации для прохождения валютного контроля

• Шаг 4. Фабричная инспекция (опционально)

  • Действие покупателя: При желании контролирует инспекцию

  • Ответственный / услуги MERCURIX: Организация инспекции на заводе-изготовителе, предоставление фото- и видеоотчёта о готовности и комплектации

• Шаг 5. Отгрузка и транспортировка

  • Действие покупателя: Приём условий доставки

  • Ответственный / услуги MERCURIX: Оформление Packing List, CMR, полный контроль условий перевозки и страхование груза

• Шаг 6. Таможенное оформление

  • Действие покупателя: Предоставление необходимых документов для таможни

  • Ответственный / услуги MERCURIX: Классификация ТН ВЭД, подготовка и подача грузовой таможенной декларации (ГТД)

• Шаг 7. Получение товара

  • Действие покупателя: Приёмка оборудования на объекте

  • Ответственный / услуги MERCURIX: Организация доставки «последней мили» (Last Mile Delivery) до объекта заказчика



Оценка стоимости и модель TCO

Приобретение дефектоскопа должно рассматриваться через призму модели общей стоимости владения (TCO — Total Cost of Ownership), которая включает не только прямые, но и косвенные затраты.

• CAPEX (разовые инвестиции): сюда входит стоимость самого дефектоскопа, преобразователей, механизированных сканеров, а также лицензии на ПО.
• OPEX (текущие затраты): включает расходные материалы (контактная жидкость, кабели), калибровочные образцы, регулярный сервис и поверку.

Где экономит MERCURIX: сотрудничество с импорт-провайдером позволяет оптимизировать TCO за счёт:

1. Снижения косвенных потерь: правильное оформление документов и выбор выгодного Incoterms минимизируют риски задержек на таможне и блокировки платежей, что является значительной экономией времени и средств.
2. Оптимизации логистики: выбор наиболее эффективного маршрута поставки и контроль передачи рисков.
3. Юридической безопасности: обеспечение полного соответствия требованиям валютного контроля, что исключает штрафы и простои.

Риски и способы их минимизации

Процесс закупки и поставки оборудования сопряжён с рядом рисков, которые можно эффективно минимизировать при участии опытного импорт-провайдера:

• Несоответствие спецификациям

  • Описание: Поставка неверного комплекта, устаревшей прошивки или некачественного оборудования.

  • Меры минимизации: Обязательная фабричная инспекция, проверка серийных номеров, сверка с техническим заданием, фото- и видеоотчёт.

  • Роль MERCURIX: Организация инспекции, контроль качества и комплектации перед отгрузкой, предоставление фото- и видеоотчёта.

• Ошибки в инвойсах/контрактах

  • Описание: Блокировка платежа банком, проблемы с валютным контролем.

  • Меры минимизации: Корректные формулировки Incoterms, точное описание товара и условий поставки.

  • Роль MERCURIX: Подготовка юридически выверенных документов, полностью соответствующих требованиям ВЭД, минимизация рисков блокировки платежей.

• Таможенные проблемы

  • Описание: Неверная классификация ТН ВЭД, задержки на границе.

  • Меры минимизации: Предварительное согласование технических описаний с таможенными органами, точная классификация ТН ВЭД, своевременная подготовка и подача ГТД.

  • Роль MERCURIX: Подача ГТД, расчёт пошлин, обеспечение точного выпуска товара.

• Логистические задержки

  • Описание: Нарушение срока поставки, повреждение груза.

  • Меры минимизации: Страхование груза, контроль передачи рисков на каждом этапе логистической цепочки.

  • Роль MERCURIX: Полный контроль логистической цепочки, включая международную перевозку и доставку «последней мили», формирование и проверка Packing List и CMR.

Контроль качества при приёмке — чек-лист

Финальный этап — приёмка оборудования на объекте заказчика. Чтобы убедиться в полной готовности системы к работе, необходимо провести тщательную проверку по следующему чек-листу:

• Проверка внешнего вида: осмотр целостности корпуса, кабелей, разъёмов и датчиков на предмет механических повреждений, полученных при транспортировке.
• Проверка комплектации: сверка наличия всех компонентов: основного прибора, всех заказанных преобразователей, кабелей, зарядных устройств, а также сертификатов и ЗИП (запасных частей и принадлежностей).
• Поверка и калибровка: проверка наличия актуальных сертификатов поверки и калибровки, а также эталонных образцов, необходимых для настройки.
• Тестирование: проведение тестового контроля (A-скан) на эталонном образце для проверки шумов, чувствительности и корректности работы.
• Проверка ПО: убедиться в актуальности версии прошивки, корректной работе модулей визуализации (S-скан, C-скан) и функций автоматического отчёта.
• Документы: финальная сверка всех сопроводительных документов: инвойс, упаковочный лист, а также ГТД, предоставленная MERCURIX.

Краткие кейсы

Практический опыт показывает, как правильно подобранное оборудование и надёжный импорт-провайдер могут трансформировать производственные процессы:

• Кейс 1: Контроль сварки трубопроводов (ФАР + механизированный сканер)

  Задача: уменьшить время контроля на трассе и обеспечить высокую прослеживаемость результатов.

• Результат: внедрение ФАР-системы с механизированным сканером позволило добиться 60% экономии времени по сравнению с традиционным контролем и обеспечить полностью автоматизированный отчёт.

• Роль MERCURIX: обеспечение юридически корректного и своевременного импорта высокоточного сканера и преобразователей в условиях санкционных ограничений.

• Кейс 2: Контроль композитов в авиастроении

  Задача: точная локализация расслоений и дефектов в многослойных композиционных панелях размером 1–3 мм.

• Результат: использование высокочастотного ФАР-дефектоскопа с прецизионной фокусировкой позволило повысить вероятность обнаружения дефектов (POD) на 35% и значительно снизить количество ложных браков.

• Роль MERCURIX: сопровождение сделки по импорту специализированного оборудования, требующего особого оформления.

• Кейс 3: Контроль крупногабаритных отливок

  Задача: обеспечить глубокую инспекцию толстостенных отливок (до 250 мм) с высоким уровнем шума.

• Результат: интеграция многочастотного ФАР-комплекса с мощным динамическим диапазоном позволила добиться роста качества контроля и сократить время диагностики.

• Роль MERCURIX: полное юридическое и логистическое сопровождение импорта крупногабаритного стационарного комплекса.

Технический аппендикс

Для инженера и закупщика, готовящегося к приобретению, полезно иметь под рукой набор вспомогательных материалов. Технический аппендикс включает:

• перечень ключевых вопросов для проведения фабричной инспекции (например, проверка серийных номеров, тестовый запуск, сверка комплектации);
• детальные требования к преобразователям (частота, размер, тип фокусировки);
• список обязательных документов для таможенного оформления и валютного контроля;
• рекомендуемый шаблон технического задания (ТЗ) для производителя.

Практическое руководство для специалиста по закупкам

Чтобы максимально ускорить процесс получения необходимого оборудования и минимизировать риски, следуйте этой дорожной карте:

• Сформировать ТЗ: чётко определить материал, толщину, тип дефектов и требуемый метод контроля (например, ФАР, TOFD).
• Подготовить список преобразователей: определить необходимый набор датчиков и их характеристики.
• Запросить коммерческое предложение: получить расчёт TCO, включая стоимость оборудования, логистики и таможни.
• Обратиться к MERCURIX: передать им трансграничный блок работ — от проверки поставщика и подготовки контракта до логистики и таможенного оформления.

Не тратьте время на изучение сложных требований валютного контроля, санкционных списков и таможенных правил. MERCURIX выполнит весь трансграничный блок работ: юридически выверенные документы, фабричная инспекция, международная логистика и подача ГТД.

Вы можете получить бесплатную консультацию, написав нам по адресу: sales@mercurix.com.ru.

Примечание: материал подготовлен как практический B2B-гайд — ориентирован на инженеров, техдиректоров и специалистов по закупкам.
